Датчик температуры xiaomi сценарий

Конечно, обычные ртутные градусники еще не скоро канут в лету, и современные электронные датчики не так широко распространены, но, без сомнения, будущее за современными гаджетами. Что может обычный термометр? Показать температуру. А что еще можно хотеть от термометра, выполняет свою функцию, да и ладно.

А что умеет датчик температуры от Xiaomi?

Во первых, это датчик температуры и влажности. Соответственно он может показать в два раза больше информации обычного градусника. Но, разумеется это не главное его достоинство. В первую очередь датчик можно подключить к системе «Умный дом», следить за показаниями удаленно и использовать эти показания в сценариях автоматизации.

А знать температуру, иногда, очень важно. Например дома, когда в комнате спит ребенок, температура должна быть постоянной. Или в серверной комнате, когда работа кондиционера жизненно важна для серверов.

Внешний вид датчика температуры и влажности Xiaomi

Круглая таблетка из матово-белого пластика, диаметром 3.5 сантиметра и сантиметр в высоту, со значком термометра по центру. Снизу расположено отверстие для забора воздуха, а сверху кнопка сопряжения. В наличии синяя светодиодная индикация, которая поможет вам при сопряжении устройства.

Питается датчик от батарейки CR2032. Для замены батарейки необходимо повернуть заднюю крышку на 10 градусов против часовой стрелки.

 Полные характеристики устройства:

Характеристики датчика температуры Xiaomi

Несмотря на то, что температурный диапазон явно рассчитан на улицу, в инструкции указано, что использовать датчик можно только в помещении. Это объясняется отсутствием защиты от влаги, т.е. даже мелкий дождь может привести датчик в негодность.

Поскольку датчик температуры использует протокол ZigBee, для его работы необходим один из шлюзов экосистемы автоматизации Xiaomi. Без него он не сможет показать вам температуру.

Подключение датчика температуры в приложении MiHome

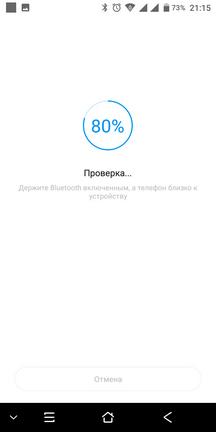

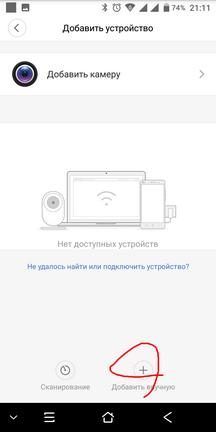

Подключаем устройство по стандартному сценарию: заходим в MiHome и нажимаем на добавление нового устройства вручную. Следуя инструкции, зажимаем кнопку датчика температуры на 5 секунд, после чего отпускаем. Индикатор должен мигнуть 3 раза синим цветом, а женский голос из шлюза оповестить о удачном подключении.

Стандартные, для подключения датчиков, настройки имени и местоположения:

После подключения, разместите датчик в желаемом месте. Можно как приклеить на стену, так и просто положить его в любое место. Необходимо только учитывать, чтобы место было сухое и недоступное для влаги. Разумеется, нам захочется поместить датчик на улицу и если у вас частный дом, то крепим на крыльцо под крышу и не переживаем. А так кто на что горазд, кто то вырезает низ пластиковой бутылки и её накрывает датчик, кто то разрезал мячик для тенниса и засунул датчик внутрь. Тут нужно подходить индивидуально к каждому случаю.

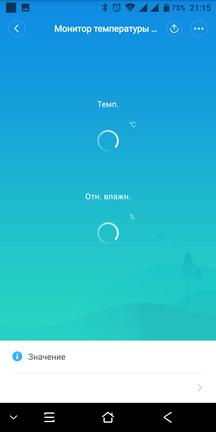

А сейчас давайте зайдем в плагин датчика, найти его можно зайдя в шлюз, устройства и там находим датчик температуры. В зависимости от состояния окружающей среды, фон в плагине датчика температуры меняет цвет:

В настройках плагина можно настроить отправку оповещения, когда показатели выходят за рамки комфортных, для этого необходимо активировать соответствующую настройку:

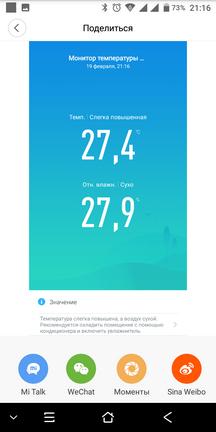

Динамику изменения температуры и влажности можно посмотреть на графике. Можно построить график за день, неделю или месяц:

Сценарии для датчика температуры и влажности Xiaomi

В зависимости от показателей датчика, можно запускать сценарии. Всего доступно 4 действия:

1. Если температура выше заданного значения;

2. Если температура ниже заданного значения;

3. Если влажность выше заданного значения;

4. Если влажность ниже заданного значения.

Пороговое значение задается вами, при настройке сценария:

Действие на сценарий можно привязать практически любое, от простой отправки оповещения, до включения печки или кондиционера. В совокупности с дополнительными датчиками, сценарии можно усложнять. Например, включать увлажнитель воздуха при низкой влажности только в том случае, если закрыто окно.

При любой автоматизации, умным дом не назовешь, если он даже не знает температуру и влажность внутренних помещений, так что если у вас еще нет датчика температуры и влажности, то стоит задуматься о его приобретении.

В интернете довольно много обзоров и видеороликов о построении умных домов. Бытует мнение, что все это достаточно дорого и хлопотно в организации, то есть, в целом, удел гиков. Но прогресс не стоит на месте. Устройства становятся более дешевыми, при этом более функциональными, а проектирование и монтаж – довольно простыми. Однако, в основном, обзоры фокусируются на 1-2 примерах использования, практически не покрывая нюансы и не создавая целостной картины. Поэтому в данной статье я хочу сделать обзор законченного проекта, продемонстрировать сценарии использования и встретившиеся подводные камни в построении умного дома с помощью устройств Xiaomi на примере бани. Описанные идеи с небольшими вариациями можно применить и при автоматизации квартиры.

Предыстория или зачем все это нужно

Для начала небольшая предыстория, чтобы был понятен контекст. В начале осени 2018 года была завершена финишная отделка бани и она была запущена в эксплуатацию. Баня представляет собой автономное капитальное строение с круглогодичным отоплением и водоснабжением.

По понятным причинам, в бане никто постоянно не проживает и не контролирует состояние помещений. Как бы мне ни хотелось, но посещение бани – тоже не очень частое событие. Соответственно, мысли о создании “умной” бани присутствовали с самого начала проекта. В первую очередь, ради безопасности (пожар, затопление, контроль доступа). Например, отключение отопления в -35 градусов на улице (я живу в Новосибирске) – очень опасная ситуация. Однако, в отличие от основного дома, я не продумывал проект автоматизации бани с самого начала и не сделал дополнительную проводку к нужным местам. С другой стороны, в баню был проведен интернет, а за внешним видом с двух других зданий ведется видеонаблюдение (можно оценить происходящее визуально).

Вернувшись из командировки в ноябре 2019 года, вечером я пошел в баню, открыл входную дверь и был шокирован увиденным. Мне из темноты мигали светодиоды WiFi-точки, а на ноги хлынул поток воды. То есть произошло затопление, при этом электричество не отключалось. Вода в бане организована с помощью собственной скважины, погружного насоса и автоматики, контролирующей процесс. Как выяснилось позже, сорвало один из фитингов в развязке в туалете и затопило все помещения. Я так и не узнал, почему автоматика сжалилась и все-таки отключилась, но 15 см воды на квадратов 30 она успела накачать. На улице в этот день было -14 градусов. Теплый пол справился, продолжая держать температуру в помещении на должном уровне, но возникла 100% влажность. Прокрастинировать дальше по поводу организации умного дома было нельзя – нужно начинать делать.

Выбор оборудования

При строительстве основного дома я получил опыт работы с устройствами Eldes (была создана соответствующая проводка). Часть автоматизации сделана на Raspberry PI. Еще часть – на устройствах Xiaomi Aqara. Вариант с Raspberry PI был мне наиболее симпатичен и изначально для бани рассматривал именно его. Но, к сожалению, он требует заметно больше усилий по организации. Это все-таки не plug-and-play устройство – начиная с упражнений с железом и заканчивая написанием софта под собственные нужды. По определенным причинам MajorDoMo не устраивал. Скрещивание Raspberry PI, ZigBee Adapter (чтобы воспользоваться беспроводными датчиками Xiaomi) и Apple HomeKit требовало изучения (да и интерфейс Apple HomeKit на данный момент не особо радует). Времени было мало (не хотелось повторения ситуации), а проводки под каждую нужную точку не было, поэтому решил делать все на устройствах Xiaomi.

Главным устройством в такой ситуации выступает хаб. В случае с Xiaomi вариантов хаба два: Xiaomi Mi Smart Home Gateway 2 и Xiaomi Aqara Gateway. Последний примерно в два раза дороже, более пригоден для локального рынка и умеет интегрировать устройства в Apple HomeKit. Однако если установить приложение Aqara Home и выбрать регион “Россия”, то на момент написания этих строк, будет доступно всего 13 различных устройств (выключатели, розетки, сенсоры). Если же поставить приложение Xiaomi Home, выбрать регион “China Mainland”, то доступно для подключения будут сотни устройств. При этом, если вы выбрали регион “China Mainland”, то не сможете подключить европейскую розетку и наоборот. Выбор региона “China Mainland” в рамках приложения Aqara Home не дает той полноты устройств, что присутствует в рамках Xiaomi Home с тем же регионом. Побоявшись несовместимости, я решил остановиться на хабе Xiaomi Mi Smart Home Gateway 2. Цена вопроса – около 2000 р. Кстати, сам хаб выступает светильником – это можно учесть при монтаже.

Отдельный интересный вопрос, насколько долго это все проработает. Речь даже не о датчиках и батарейках в них, а о синхронизации и хранении данных в облаке. На данный момент аккаунт бесплатен. Вся информация хранится на серверах Xiaomi. Если завтра ребята решат, что пользователи из России не должны хранить данные в регионе “China Mainland” или Роскомнадзор по какой-то причине забанит их серверы, то весь умный дом рискует превратиться в тыкву. Для себя решил, что в таком случае датчики останутся, а хаб будет заменен на Raspberri PI + ZigBee Adapter.

Контроль и предотвращение протечек

Первый и самый главный сценарий автоматизации был естественным продолжением возникшей проблемы – при протечке нужно отключить подачу воды, то есть насос, и прислать оповещение о проблеме на телефон. Потенциально опасных мест возникновения протечки было два.

В дополнение к хабу для данного сценария потребовались два датчика протечки и умная розетка с монтажом в стену. Цена датчика протечки – примерно 1400 р. Цена умной розетки для монтажа в стену – примерно 1700 р. Датчики протечки автономные, работают на батарейках. Производитель утверждает, что одной батарейки хватит на 2 года.

Монтаж умной розетки немного осложнялся тем, что под китайские розетки нужны квадратные подрозетники, которые в наших обычных магазинах не продаются (но можно привезти под заказ). Сверлить квадратные отверстия – это то еще удовольствие. Плюс, по-хорошему нужен переходник, хотя есть и выход под европейскую вилку. В варианте исполнения Aqara для местного рынка розетка с монтажом в стену на данный момент отсутствует, что привязывает нас к региону “China Mainland”. Альтернативно можно было установить обычную розетку, в нее воткнуть умную розетку с вилкой от Xiaomi, но это потребовало бы двух дополнительных переходников. Еще одна альтернатива – это реле. Но я остановился на розетке с монтажом в стену.

В приложении Xiaomi Home были добавлены розетка и датчик. Далее прописан сценарий “в случае утечки” на два действия: выключить розетку и прислать оповещение.

Первый датчик протечки был установлен рядом с насосом (и, по сути, рядом с хабом). Для теста в небольшую тарелочку была налита вода, и в нее был опущен датчик. Все действие я производил непосредственно в месте установки датчика, чтобы максимально приблизить ситуацию к реальности. Тест был пройден успешно: розетка отключилась, оповещение на телефон пришло, плюс хаб моргал аварийным режимом.

Второй датчик протечки планировалось установить в туалет рядом с развязкой труб. Но с его установкой возникли нюансы – хаб не видел датчика, хотя расстояние было небольшим. Виной тому конфигурация помещений.

Между местом установки хаба (комната отдыха) и местом установки второго датчика протечки (туалет) находилась парилка. Парилка же, в лучших традициях, зашита в круг фольгой, создавая проблемы с прохождением сигнала.

Производитель утверждает, что устройства способны формировать mesh-сеть, то есть одно устройство может передавать данные хабу через другое устройство. Мне где-то попадалась информация, что такими передатчиками в mesh-сети могут выступать только устройства, подключенные к сети (а не на батарейках). Однако мне хватило установки датчика температуры в углу помывочной, чтобы сигнал от датчика протечки перестал пропадать. Может быть, это совпадение, потому что далее в помывочной под потолком было смонтировано реле по управлению уличным светом (возможно оно и выступает передатчиком в mesh-сети). Тем не менее, проблема с пропаданием сигнала от датчика протечки в туалете была решена. Дополнительно проверить связь устройства с хабом можно путем нажатия на датчик по центру. Если все хорошо, то на чистом китайском из хаба прозвучит соответствующая информация (в случае хаба Aqara общение будет на приятном английском).

Проверка отключения с последующим включением электричества с помощью автомата показала, что умная розетка переходит в выключенное состояние. Для того, чтобы она переходила во включенное состояние при появлении электричества есть соответствующая настройка:

Дополнительным признаком затопления помещения служило повышение влажности до 100%. О контроле этого признака – в следующем разделе.

Контроль задымления и температуры

Баня является пожароопасным помещением, поэтому следующий сценарий заключался в определении признаков пожара.

Для данного сценария понадобились два датчика температуры (и влажности) и датчик дыма. Цена датчика температуры – примерно 1000 р. Датчик дыма стоит примерно 2000 р. В варианте исполнения Aqara под местный регион датчик дыма на данный момент отсутствует, что опять привязывает нас к региону “China Mainland”.

Датчик дыма был смонтирован на потолке коридора в помывочную (фактически недалеко от печки и выхода из парилки). Далее в приложении Xiaomi Home было добавлено устройство и создан сценарий “в случае определения дыма” с последующей отправкой уведомления на телефон. Тест проводился каминной спичкой. Датчик успешно справился с тестом. Хаб заморгал аварийной сигнализацией, плюс работало звуковое оповещение. Сам же датчик тоже очень мерзко и громко пищал, предупреждая о проблеме.

Еще один признак пожара – это повышение температуры. Для контроля температуры были установлены два датчика: один в комнате отдыха, другой в помывочной. Далее в приложении был настроен сценарий “в случае температуры, выше заданной” с соответствующим оповещением на телефон. На данный момент поставил для комнаты отдыха порог срабатывания в 30 градусов (летом, вероятно, нужно будет перенастроить).

Также был настроен сценарий “в случае температуры, ниже заданной” с порогом срабатывания в 18 градусов и оповещения на телефон. Если по какой-то причине перестанет работать отопление, я бы хотел об этом узнать как можно раньше. Аналогично были созданы сценарии “в случае повышения влажности” для обоих датчиков с порогом срабатывания в 70%, оповещением на телефон и выключением насоса подачи воды.

Из приятных бонусов по датчикам температуры и влажности в приложении доступны исторические графики. Можно, например, определить в какие моменты пользовались баней по прямому назначению (пики температуры на графике ниже) или сопоставить является ли текущая температура аномальной.

Управление вентиляцией

В парилке организована принудительная вытяжка из помещения. После завершения процедур желательно помещение проветривать. Включение вентиляции сделано клавишным выключателем, а на саму вентиляцию необходимо хотя бы минут 30. Однако нередко посиделки в бане заканчиваются в первом или втором часу ночи. Сделать все заранее не всегда получается, а сидеть в конце еще дополнительные 30 минут и ждать пока проветрится парилка – удовольствие ниже среднего из-за того, что хочется уже спать.

Для данного сценария понадобился клавишный выключатель от Xiaomi с нулевой линией и монтажом в стену. Цена вопроса – примерно 1900 р. Выключатели есть в варианте исполнения Aqara для местного рынка.

В моем случае заменить просто так обычный выключатель на умный нельзя – требуется силовая линия. Соответственно пришлось дотянуть нулевую линию до монтажного отверстия под выключатель, благо такая возможность была. В случае выключателя без нулевой линии монтаж был бы проще.

После монтажа умный выключатель был добавлен в приложение как устройство и протестирована работоспособность. В настройках выключателя есть таймер, и можно задать время выключения. То есть теперь перед уходом из бани выставляется таймер выключения на дополнительные 30 минут вентиляции, и можно спокойно идти спать.

Возможен еще один вариант автоматизации процесса. После окончания банных процедур в дополнение к вентиляции дверь в парилку открывается полностью. Это приводит к повышению температуры в помывочной, где установлен датчик температуры. На основании показаний этого датчика можно создать сценарии включения/выключения вентиляции. Но я пока не обкатывал данный вариант. Кроме того, можно было бы поэкспериментировать с датчиком открытия двери в парилку. Но, боюсь, он быстро умрет или будет отваливаться, так как дверь из стекла, а в парилке бывает и по 120 градусов.

Управление уличным светом

Еще одной задачей, которую хотелось автоматизировать – это управление уличным светом на веранде. Один из типичных сценариев: включить свет на веранде, когда находишься недалеко от здания и на улице стемнело. Баня закрывается на ключ, выключатель уличного света находится внутри помещения. Приходилось идти за ключом, чтобы открыть дверь и включить свет. Выключение света требовало аналогичной процедуры. Другой сценарий возникавший регулярно: включить или выключить свет на веранде, когда находишься в основном доме. Я довольно часто, уходя из бани, забывал выключить свет на веранде и обнаруживал это уже будучи в доме: либо глянув в окно, либо посмотрев по камерам наблюдения. В этот момент идти обычно уже никуда неохота, поэтому свет продолжал гореть всю ночь.

Для реализации этой идеи было приобретено двухканальное реле. Цена вопроса – примерно 2000 р. Реле в варианте исполнения Aqara для местного рынка на данный момент отсутствуют. Но его можно заменить на клавишный выключатель (понятно, что установка его в распред коробку – это более хлопотный процесс).

Изначально я предполагал смонтировать реле за клавишным выключателем, однако дотянуть до нужного места силовую линию (для реле опять же нужно питание) оказалось очень проблематично. Идеальное место – это распределительная коробка, где сходились силовая линия, линия от выключателя и линии от уличных фонарей. Она находилась под фальш-потолком, из-за чего пришлось демонтировать несколько реек вагонки. Желательно этот момент было продумать заранее. Тем не менее, монтаж был успешно осуществлен. Схема подключения заметно сложнее, чем для розеток и выключателей (в моем случае четыре 3-х жильных провода и 8 клемм на самом реле). Для того чтобы не держать в голове и ничего не перепутать, я разрисовал схему на бумажке, прежде чем монтировать. Далее сделал пробный монтаж, чтобы все проверить:

Устройство было подключено в приложении, и наступил этап тестирования. Уличный свет должен был включаться/выключаться как существовавшим ранее клавишным выключателем, так и с помощью приложения. На улице находятся два фонаря – один слева, другой справа. Реле имеет два канала, но включать их раздельно не имело смысла. С другой стороны, включать их по очереди двумя кликами в приложении тоже не хотелось. Поэтому управление было сделано на одном канале реле. По странному стечению обстоятельств, такой вариант нормально не заработал – происходило залипание то в одном, то в другом положении. Времени на эксперименты особо уже не было, так как заканчивался световой день и хотелось собрать вагонку на потолке обратно. Поэтому просто зацепил фонари параллельно на оба канала и все заработало так, как хотелось. Для того, чтобы физический и программный выключатель работали как проходные, в настройках реле была включена опция Interlock.

Также можно было бы организовать включение/выключение света по таймеру. Но этот сценарий пока не интересовал.

Контроль доступа в помещение

Очередным любопытным моментом был контроль за открыванием уличной двери. В первую очередь, определять и оповещать о том, что кто-то забыл эту самую дверь нормально захлопнуть или совсем оставил открытой.

Для этого сценария понадобился датчик открытия окон/дверей. Цена вопроса – примерно 1000 р. Есть датчики в исполнении Aqara для местного рынка (они с менее закругленными краями).

Монтаж очень простой – датчики крепятся на двусторонний скотч. Прежде чем монтировать, лучше подключить датчик в приложении, чтобы видеть на каком расстоянии происходит срабатывание. В инструкции пишут про зазор до 20 мм, но это, мягко говоря, неправда – датчик и ответный магнит приходится монтировать практически вплотную. В основном доме на гаражных воротах установлен аналогичный датчик. Между направляющей и воротиной есть уплотнительная резинка шириной в 1 см. На таком расстоянии датчик показывал положение “открыто” и пришлось наращивать ответный магнит.

После того, как в приложении было добавлено новое устройство, можно перейти к автоматизации. Настраиваем сценарий “если дверь открыта более 1 минуты” с оповещением на телефон. В английской локализации не видно часть фразы про 1 минуту, но порог срабатывания именно такой. В варианте датчика Aqara и приложения Aqara Home можно настроить другие интервалы срабатывания. В рамках приложения Xiaomi Home этого сделать пока, к сожалению, нельзя. Но практика показала, что интервал в 1 минуту более чем достаточный – ложных срабатываний нет, все срабатывания были по делу. Также по датчикам можно смотреть логи. Не исключение и данный датчик. Можно, например, по логу определить, когда в баню пришли (первое открытие двери в данный день) и когда ее покинули (последнее закрытие двери), тем самым оценив суммарное время пребывания в помещении.

Впечатления от эксплуатации

Общие впечатления от эксплуатации сугубо положительные. Конечно, есть некоторые мелкие нюансы, но основная цель автоматизации достигнута. В первую очередь, это психологическое спокойствие, подтвержденное результатами тестов. Также немаловажен и комфорт – было получено удаленное управление уличным освещением, вытяжкой, появился дополнительный ночной светильник. Уехав в отпуск, можно вспомнить и удаленно отключить воду.

Затраты на все вышеописанные устройства в примерном виде (без привязки к конкретному магазину) приведены ниже. При заказе на AliExpress цены будут отличаться в меньшую сторону.

При выборе набора оборудования необходимо учитывать совместимость (для какого именно региона это оборудование было произведено и какому семейству относится). В рамках приложения не получится создать сценарий, который, например, по событию датчика дыма (для региона “China Mainland”) будет управлять розеткой под европейский регион. Если не нужна экзотика типа датчика дыма, то лучше посмотреть на устройства Aqara для локального рынка. В конце концов, реле можно заменить, например, двухклавишным выключателем. Ряд магазинов, торгующих Xiaomi устройствами, видимо, ввозит их по-серому (эти устройства предназначены для китайского региона). А вот, например, Связной, везет устройства предназначенные для нашего рынка. Кроме совместимости тех же розеток, в них будут и инструкции на английском и русском языке. Ниже фото двух одинаковых датчиков, но под разные регионы (внутренний китайский – слева и внешний европейский – справа):

Отзывчивость управления через приложение не всегда хороша. Например, иногда можно столкнуться с ситуацией, что раз за разом вместо включения света получаем ошибку в духе “request failed”. Экспериментально выявленное лечение – выгрузка приложения из памяти и повторный запуск – решает эту проблему быстрее, чем ожидание ответа при очередной попытке. Также иногда бывают заметные задержки (вплоть до секунд 20-30) с обновлением статуса того или иного датчика. В эти моменты лучше не нажимать повторно кнопки включения/выключения устройств, а просто дождаться обновления статуса. При запуске приложения в некоторых ситуациях можно увидеть пустой список вместо списка устройств. Тут не нужно впадать в панику – он обычно появляется в течение следующих нескольких секунд. Оповещения на телефон не локализованы и спасает правильное именование самих событий. Кроме того, авторы приложения периодически используют канал push-оповещений для рекламы (опять же на китайском). Это, конечно, не нравится, но выбора особо нет.

Надеюсь, данная статья помогла получить достаточное представление о возможностях ряда устройств Xiaomi для построения умного дома и сценариях их практического применения. Если у вас остались какие-то вопросы, есть корректировки и дополнения, буду рад обсудить их в комментариях.

Умный дом — это не просто совокупность устройств, которые можно включать удалённо с помощью смартфона. Это целая автоматизированная система, которая отвечает за безопасность и комфорт. Умным дом делает не количество гаджетов, а их отлаженное взаимодействие. Настроить его и создать интересные сценарии для умного дома можно с помощью приложения Xiaomi Mi Home. О том, как это сделать и какие они бывают, рассказали в этом материале.

С помощью смартфона теперь можно управлять всеми смарт гаджетами и настроить их автоматическую работу. Фото: nextech.sk

Как собрать свой комплект умного дома
Как работают сценарии автоматизации
Включение света
Климат-контроль
Система газовой безопасности
Имитация присутствия

Как собрать свой комплект умного дома

Для настройки сценариев нужен основной шлюз — центр управления. Можно использовать:

– Aqara Hub Gateway;

– Multifunctional Gateway;

– Smart Home Gateway 2.

Принцип работы у них одинаковый. Отличаются по дизайну и году выпуска. Можно купить готовый набор для управления умным домом или собрать свой. О том, как это сделать и какие датчики понадобятся, рассказали в отдельной статье.

Как работают сценарии автоматизации

Проект «Умный дом» ещё не настолько совершенный, как хотелось бы. Но с помощью приложения и основного шлюза можно автоматизировать некоторые процессы.

Aqara Hub Smart Home Gateway — пример шлюза, который нужен для управления. Фото: gadzine.com

Управлять умным домом можно через личный кабинет в приложении MIHome.

Есть 3 принципа работы смарт дома:

• «ЕСЛИ» (что-то происходит), «ЗАТЕМ/ТО» (выполняется какое-то действие). Например: если (= когда) наступает 8 утра, то раскрываются шторы.
• «ЕСЛИ» (что-то происходит) И (что-то происходит), «ЗАТЕМ/ТО» (выполняется какое-то действие). Например: если наступает 8 вечера И свет выключен, затем свет включается.
• «ЕСЛИ» (что-то происходит) ИЛИ (что-то происходит), «ЗАТЕМ/ТО» (выполняется какое-то действие). Например: если наступает 8 вечера ИЛИ открывается входная дверь, то свет включается.

Сценарий с одновременным условием «И» и «ИЛИ» сделать пока нельзя. Например: если 8 вечера И свет выключен, ИЛИ входная дверь открылась, то включить свет. В этом случае нужно сделать 2 сценария (один с И, второй с входной дверью).

Настроить устройства умного дома своими руками просто.

Нужно:

• выбрать «ЕСЛИ»: триггер и датчик, который связан с триггером;
• выбрать «ЗАТЕМ/ТО» действие и устройство, которое с ним связано.

Триггером может быть:

• запуск вручную — например, сценарий может запускаться со смартфона или специального устройства для управления умным домом;
• срабатывания датчика — самый популярный вариант;
• таймер — сценарий запускается в определённое время и дни.

Выбор нескольких условий возможен если они логически совместимы. Например, задать «ЕСЛИ температура выше 23 градусов И ниже 14 градусов» нельзя. Для запуска сценария нужно заменить И на ИЛИ.

Важно: можно создать любое количество сценариев. Ограничение есть только одно — к одному шлюзу (центру управления) можно подключить не более 30 датчиков.

Сейчас подробно объясним создание простых сценариев на примерах с разными датчиками.

Включение света

Это простой сценарии автоматизации умного дома. Xiaomi выпустило много осветительных приборов (лампочки, светодиодные ленты, настольные лампы), которыми можно управлять в разных комнатах. Кроме этого, можно регулировать естественное освещение (с помощью умных штор Aqara Smart Curtain).

С помощью простого сценария можно включать ночник ночью, лампу над рабочим столом вечером и т. д. Фото: mywishboard.com

Условие составления сценария — шлюз и устройство, которым управляем, должны находиться в одной комнате. Можно составить разные комбинации. Пример простого сценария: если движение в комнате в определённый промежуток времени — то включить свет. Он актуален, например, когда человек вечером приходит домой.

Для настройки такого сценария освещения в умном доме нужно купить:

– блок управления (шлюз): Aqara Hub Gateway, Multifunctional Gateway или Smart Home Gateway 2;

– датчик движения (MiJia Occupancy sensor);

– светильник или смарт лампочку. Например, Yeelight LED Bulb.

Чтобы добавить новый сценарий, нужно:

• зайти во вкладку «Автоматизация» (значок расположен внизу);
• выбрать «+» (вверху справа);
• в открывшемся окне «ЕСЛИ» выбрать нужный датчик движения;
• на новой странице выбрать «Темно/In Dark» и «Обнаружено движение/Motion Detected»;
• в открывшемся окне «ЗАТЕМ» выбрать лампочку;
• на открывшейся странице выбрать «Включить свет/Turn on light».

Теперь откроется страница самого сценария. Здесь можно его исправить (если нужно). Например, указать период, когда сценарий актуален. Внизу страницы есть пункт «Запуск сценария» — можно выбрать период. Например, с 19:00 до 7:00. В некоторых версиях этот пункт заменён на вкладку «Эффективный период». Далее можно выбрать график включения сценария (каждый день, в определённые дни и т. д.).

Пример подключения сценария. Фото: future2day.ru

Свет нужно не только включить, но и выключить после этого. Для этого умному дому Xiaomi нужно составить ещё один сценарий:

• 3 первых пункта идентичны тем, что настраивали для включения;
• для датчика движения нужно выбрать «Отсутствует движение/No Motion» и указать время;
• во вкладке «ЗАТЕМ» нужно снова выбрать лампочку;
• в новом окне выбрать «Выключить свет/Turn off light».

С помощью этих двух простых сценариев можно научить умный дом Xiaomi включать и выключать свет.

Климат-контроль

Для настройки такого сценария управления умным домом нужно чуть больше устройств. Обязательно нужен шлюз + датчик температуры и влажности (Xiaomi LYWSD03MMC, Aqara или любой другой). Остальной набор зависит от потребностей.

В этом примере рассмотрим вариант включения/отключения обогревателя Xiaomi, включённого в умную розетку (например: Aqara или ZigBee Power Plug).

Компания Сяоми производит разные датчики влажности и температуры. Можно выбрать дизайн на свой вкус. Фото: sabakuch.com

С датчиком температуры и влажности можно настроить 4 сценария:

• температура ниже/выше указанной;
• влажность ниже/выше указанной.

Настраиваем сценарий с температурой. Нужно выбрать:

• «Автоматизация»;
• «+» (в верхнем правом углу)
• «ЕСЛИ» — датчик измерения температуры;
• «Ниже указанной температуры/Lower Than…» — выбрать нужную цифру (например, 15 градусов);
• «ЗАТЕМ» — выбрать смарт розетку;
• на открывшейся странице выбрать «Включить/Turn on».

Можно установить время работы, дни. Если нужно, чтобы сценарий срабатывал постоянно, просто можно ничего не менять.

С помощью этого датчика, шлюза и умной розетки, можно подключить увлажнитель и очиститель воздуха, обогреватель, кондиционер.

Важно:

• датчик сработает тогда, когда температура будет на 1 градус выше или ниже (как в этом примере) установленной. Когда будет 15 градусов, ничего не произойдёт. Включится розетка, когда температура опустится до 14 градусов;
• данные с датчика (об изменении температуры, влажности) на сервер (где всё хранится) передаются не сразу. Происходит это с задержкой. Обычно на это нужно 3–5 минут. Поэтому сценарий сработает не сразу (при снижении температуры), а когда эту информацию получит сервер.

Система газовой безопасности

Настроить умный дом Xiaomi можно так, чтобы он оповещал о любых опасных ситуациях. Одна из неприятностей, которая может случиться квартире или в частном дома — утечка газа.

Вовремя отреагировать на неё может специальный датчик — Xiaomi MiJia Gas Leak Detector.

Он может отслеживать наличие природного газа. Но он не может обнаружить угарный газ. Работает датчик в двух режимах:

• ручной — можно заставить его провести проверку воздуха в любой момент и получить отчёт сразу;
• автоматический. Сработает датчик при снижении уровня кислорода и обнаружении метана.

Простой датчик, который сразу отреагирует, если в воздухе снизится количество кислорода. Фото: aze.com.pl

Какой сценарий умного дома можно создать в этом случае? Например, включить вытяжку, как только датчик обнаружит снижение уровня кислорода и повышение количества метана. Для реализации сценария нужны такие гаджеты:

• основной шлюз для управления системой «Умный дом»;
• датчик газа;
• умная розетка.

Настройка сценария работы умного дома:

• нажать на кнопку «Автоматизация»;
• выбрать «+»;
• в открывшемся окне «ЕСЛИ» выбрать датчик газа;
• выбрать «Обнаружена утечка/Gas Leak Alarm»;
• в открывшемся окне «ЗАТЕМ» выбрать умную розетку;
• на открывшейся странице выбрать «Включить/Turn on».

Имитация присутствия

Ещё один пример простого сценария для умного дома Xiaomi. Когда он понадобится? Например, если хозяин квартиры надолго уезжает в командировку. Но он хочет, чтобы все считали, что он дома. Например, боится, что в пустую квартиру могут проникнуть грабители. Для имитации присутствия можно настроить автоматическое освещение, включение телевизора или радио, открытие штор, запуск робота-пылесоса и т. д.

Как это сделать?

Воспользоваться стандартным сценарием:

• выбрать «Автоматизация»;
• нажать «+» (в верхнем правом углу)
• «ЕСЛИ» — выбрать нужный триггер. В этом случае лучше всего выбрать таймер. Например, поставить его на 20:00;
• «ЗАТЕМ» — включить розетку, запустить робот пылесос, включить лампочку —  точный выбор действия зависит от набора устройств;
• сохранить сценарий.

Важно:

• нужно отдельно прописать сценарии включения и выключения устройств. Иначе они будут работать без остановки;
• установить запуск можно на разные дни, на разное время или запускать их вручную, с телефона. Для чего? Чтобы имитация присутствия была более реалистичной.

Через приложение умного дома можно создать много собственных сценариев, которые упростят жизнь. Надеемся, что этот материал поможет вам в создании идеальной автоматизированной смарт системы.

Всем привет. Сегодня расскажу об простом датчике для измерения показателей воздуха в системе умного дома Сяоми. Квазис перебрался на другие сайты и тема умного дома Сяоми по тихоньку канула в лету. Начнем с этого датчика. Простая установка, возможность участия в сценариях умного дома, отображение трендов изменения данных от дня до месяца.

Технические характеристики:
Рабочая температура:-20-60 градусов
Рабочая влажность: 0-100

Приходит в почтовом пакете. Внутри почтового пакета продавец положил крупную пупырку, что сохранило внешний вид упаковки
изделия.
Внутри стандартная коробка устройств Сяоми. Белая с нарисованным девайсом спереди

сзади характеристики на китайском

В комплекте инструкция

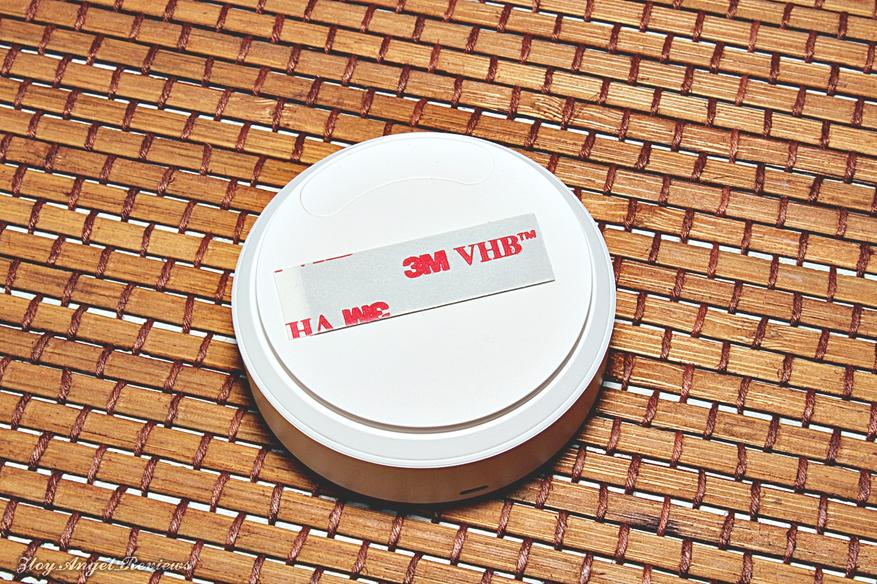

Ну еще в комплект положили один запасной двухсторонний скотч, для крепления датчика.

Датчик компактный, сравним его размеры с рублем. Тут же приложил запасной скотч.

Сам датчик из белого пластика, сверху нарисован термометр

Из элементов управления только одна кнопка

И для захода воздуха к датчику есть отверстия в корпусе

Сзади расписан серийный номер и выдавлена мордочка Mijia

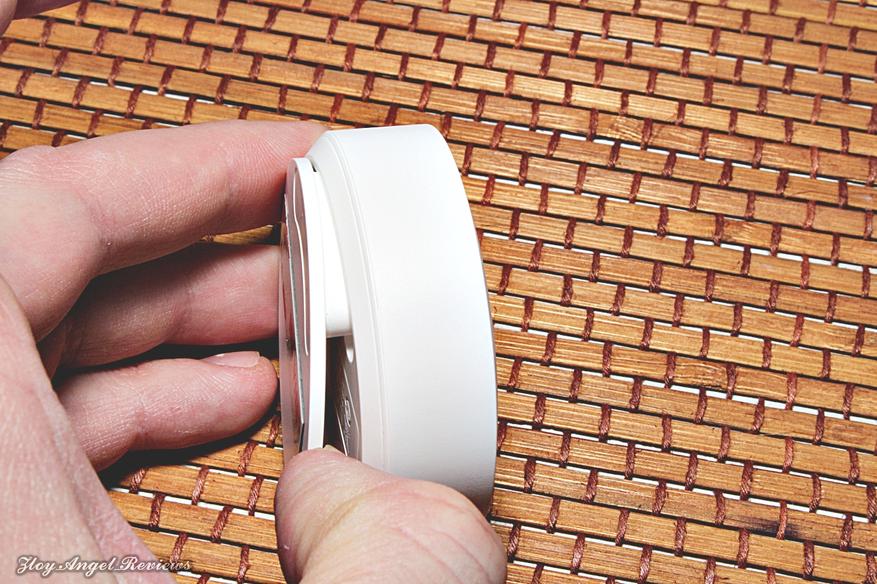

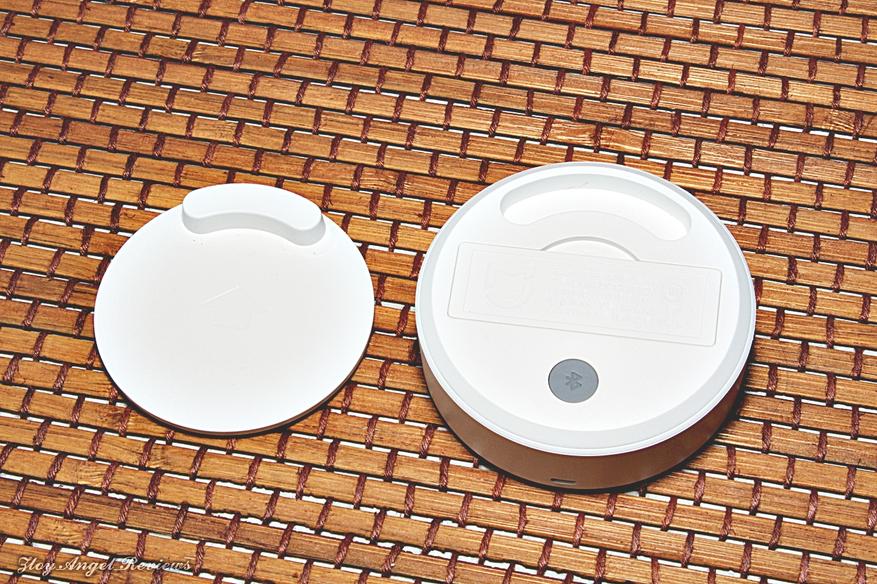

Разобрать легко, просто поворачиваем тем же рублем до щелчка, достаем заднюю панель

Видим, что питается датчик от батарейки CR2032
По опыту владения от одной батарейки подобные датчики у меня трудятся уже больше года. Производитель заявляет 2 года работы, затем, система уведомит об необходимости замены.
Под батарейкой видны только контакты

Для подключения используется родное ПО MiHome
Добавляется вручную,
процедура мега простая, приложение все подскажет

А дальше можно настроить сценарии и отслеживать изменения температуры и влажности.

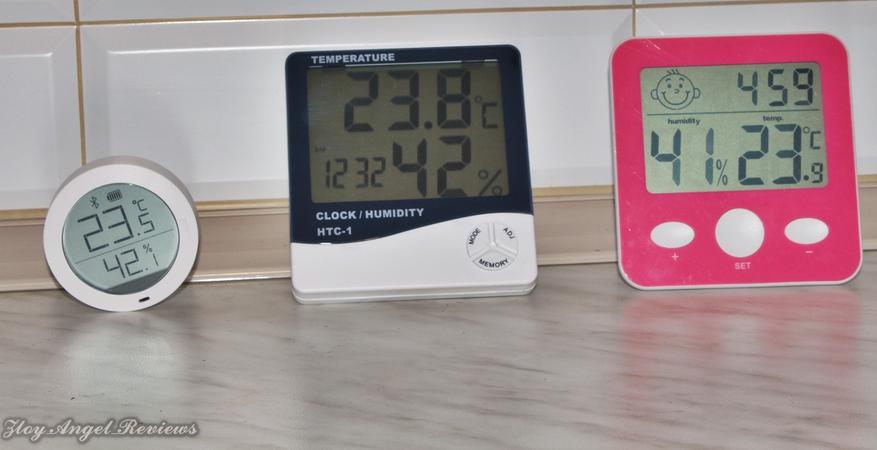

Точность вполне себе удовлетворительная, сравнивая с домашними термометрами и другими датчиками умного дома.
Девайс очень простой и удобный. Но для его работы требуется шлюз-контроллер. Есть доставка из России.

Также дополню, что датчик обменивается информацией с шлюзом посредством протокола WifI Zigbee, что очень позитивно влияет на его автономность. Опрос устройства происходит тогда, когда происходит изменение температуры или влажности хоть на чуть чуть. Никаких опросов раз в 10/20/30/и тд минут нет.
Особое внимание уделю шлюзу умного дома Сяоми.
Их несколько видов, (6 )
Самый распространенный вот такой

Важность шлюза заключается в его функционале, а точнее в возможности объединить устройства, работающие по энергоэффективному протоколу ZigBee, в единую сеть с возможностью настройки сценариев автоматизации и управления через смартфон.
Самостоятельно устройство умеет немного, например, выполнять функцию ночника, интернет-радио или будильника. Но это скорее приятное дополнение, чем основной функционал этого устройства. Его предназначение: обеспечить связь между датчиками и приложением управления умным домом MiHome. Схематично, связь между устройствами выглядит так:

Устройства по энергоэффективному протоколу ZigBee связь со шлюзом Gateway, который в свою очередь, по Wi-Fi подключается к вашему роутеру (если у вас нет роутера, то настроить систему не получится, Xiaomi делает упор на беспроводные технологии). Дальше сигнал идет по каналу интернета прямиком в Китай, где китайские сервера производят вычислительные операции, после чего отдают команды устройствам, или передают информацию в ваше приложение Mi Home.

Минусы данной схемы очевидны: прямая зависимость от китайских серверов и отсутствие автономной работы.

Получается, если упадет интернет, то умный дом встанет? Не совсем так, настроенные сценарии будут выполняться шлюзом, конечно без какого либо информирования приложению.
Информация отсюда

Вот видеообзор устройства

Спасибо за внимание

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как настроить автоматизацию в mi home с датчиком температуры

Xiaomi Smart Home — Сценарии
Сценарии для устройств экосистемы умного дома Xiaomi

Совет: прежде чем задать вопрос, воспользуйтесь поиском по теме. Переберите ключевые слова вашей проблемы(вопроса).

В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку под сообщениями, на которые необходимо добавить ссылки.
Если в теме есть пользователь, желающий стать Куратором и соответствующий Требованиям для кандидатов, он может подать заявку в теме Хочу стать Куратором (предварительно изучив шапку темы и все материалы для кураторов).

Сообщение отредактировал Олег Верещагин — 26.08.20, 20:56

• Miband и Yeelight Bedside Lamp (от Jose m)
  Установить выключение лампы после того как пользователь засыпает (лампа считывает сон с браслета и выключается).
  Установить, автовключение лампы и разгорание за 30 минут до подъема и в расписании установить автовыключение лампы через 5 минут после просыпания.
• Сценарии для освещения
  • (ссылка)
  • (ссылка)
• Логика работы сценария по условию температуры/влажности (подробнее в посте)
  1. Сценарий по условию температуры/влажности соабатывает только при изменении температуры/влажности. Если ПОСЛЕ ЗАПУСКА сценария параметры не меняются, то сценарий не срабатывает.
  2. Сценарий с режимом Cloud срабатывает, только при пересечении контролируемого условием параметром заданного рубежа.
  3. Сценарий в режиме Lan срабатывает, если выполняется условие сценария.

Сообщение отредактировал [email protected] ! — 25.04.18, 17:51

Таки давно надо было для сценариев создать отдельную ветку )
Спасибо.

В наличии:
— Gateway 2 (шлюз DGNWG02LM)
— Xiaomi MIjia Dafang Smart Home 120
— MiJia Smart Power Strip 6 Socket (умный удлинитель, 6 разъемов)
— Xiaomi Mi/MiJia Occupancy sensorBody Sensor — Датчик движения, без подставки
— Xiaomi Aqara Occupancy SensorBody Sensor — Датчик движения, с подставкой
— Xiaomi Aqara Water Immersing Sensor — Датчик протечки воды

ВОт у меня есть пару вопросов.
1. При срабатывании дитчика движения поставил ВКЛ радио (прописал радиостануии России)
Есть возможность ВЫКЛ радио при выключении освещения?
++++
Зашел в гальюн — сработал датчик движения и играет музыка)
Вышел и погасил свет — радио выключилось.
Пока поставил второй сценарий на ВЫКЛ радио через 2 минуты отсутствия движения.
+++++

2. Как включить сценарий (какой), если возможно, что бы при срабатывании Датчика протечки воды ТОЛЬКО приходило оповещение на телефон.
++++
Пока удалось только запустить сценарий — при срабатывании Датчика протечки воды в приложении Ми Хом появляется сообщение и шлюз ВОПИТ благим матом и мигает красная подсветка.
+++
Благодарю за любые советы. :blush:

Забыл добавить что MiHome от vevs, плагины на русском от evilgoodd

Источник

Xiaomi датчик температуры и влажности

Если вы решили внедрить систему «умный дом», то наверняка ставили перед собой вопрос о автоматизации управления микроклиматом. Автоматическое включение кондиционера, когда становится жарко, или включить увлажнитель, когда воздух слишком сухой — звучит неплохо, правда? Но системе автоматизации необходимо собирать показатели текущего состояния воздуха. Для этого есть специальный датчик температуры и влажности Xiaomi temperature sensor.

Конечно, обычные ртутные градусники еще не скоро канут в лету, и современные электронные датчики не так широко распространены, но, без сомнения, будущее за современными гаджетами. Что может обычный термометр? Показать температуру. А что еще можно хотеть от термометра, выполняет свою функцию, да и ладно.

А что умеет датчик температуры от Xiaomi?

Во первых, это датчик температуры и влажности. Соответственно он может показать в два раза больше информации обычного градусника. Но, разумеется это не главное его достоинство. В первую очередь датчик можно подключить к системе «Умный дом», следить за показаниями удаленно и использовать эти показания в сценариях автоматизации.

А знать температуру, иногда, очень важно. Например дома, когда в комнате спит ребенок, температура должна быть постоянной. Или в серверной комнате, когда работа кондиционера жизненно важна для серверов.

Внешний вид датчика температуры и влажности Xiaomi

Круглая таблетка из матово-белого пластика, диаметром 3.5 сантиметра и сантиметр в высоту, со значком термометра по центру. Снизу расположено отверстие для забора воздуха, а сверху кнопка сопряжения. В наличии синяя светодиодная индикация, которая поможет вам при сопряжении устройства.

Питается датчик от батарейки CR2032. Для замены батарейки необходимо повернуть заднюю крышку на 10 градусов против часовой стрелки.

Полные характеристики устройства:

Характеристики датчика температуры Xiaomi

Несмотря на то, что температурный диапазон явно рассчитан на улицу, в инструкции указано, что использовать датчик можно только в помещении. Это объясняется отсутствием защиты от влаги, т.е. даже мелкий дождь может привести датчик в негодность.

Поскольку датчик температуры использует протокол ZigBee, для его работы необходим один из шлюзов экосистемы автоматизации Xiaomi. Без него он не сможет показать вам температуру.

Подключение датчика температуры в приложении MiHome

Подключаем устройство по стандартному сценарию: заходим в MiHome и нажимаем на добавление нового устройства вручную. Следуя инструкции, зажимаем кнопку датчика температуры на 5 секунд, после чего отпускаем. Индикатор должен мигнуть 3 раза синим цветом, а женский голос из шлюза оповестить о удачном подключении.

Стандартные, для подключения датчиков, настройки имени и местоположения:

После подключения, разместите датчик в желаемом месте. Можно как приклеить на стену, так и просто положить его в любое место. Необходимо только учитывать, чтобы место было сухое и недоступное для влаги. Разумеется, нам захочется поместить датчик на улицу и если у вас частный дом, то крепим на крыльцо под крышу и не переживаем. А так кто на что горазд, кто то вырезает низ пластиковой бутылки и её накрывает датчик, кто то разрезал мячик для тенниса и засунул датчик внутрь. Тут нужно подходить индивидуально к каждому случаю.

А сейчас давайте зайдем в плагин датчика, найти его можно зайдя в шлюз, устройства и там находим датчик температуры. В зависимости от состояния окружающей среды, фон в плагине датчика температуры меняет цвет:

В настройках плагина можно настроить отправку оповещения, когда показатели выходят за рамки комфортных, для этого необходимо активировать соответствующую настройку:

Динамику изменения температуры и влажности можно посмотреть на графике. Можно построить график за день, неделю или месяц:

Сценарии для датчика температуры и влажности Xiaomi

В зависимости от показателей датчика, можно запускать сценарии. Всего доступно 4 действия:

1. Если температура выше заданного значения;

2. Если температура ниже заданного значения;

3. Если влажность выше заданного значения;

4. Если влажность ниже заданного значения.

Пороговое значение задается вами, при настройке сценария:

Действие на сценарий можно привязать практически любое, от простой отправки оповещения, до включения печки или кондиционера. В совокупности с дополнительными датчиками, сценарии можно усложнять. Например, включать увлажнитель воздуха при низкой влажности только в том случае, если закрыто окно.

При любой автоматизации, умным дом не назовешь, если он даже не знает температуру и влажность внутренних помещений, так что если у вас еще нет датчика температуры и влажности, то стоит задуматься о его приобретении.

Купить датчик температуры Xiaomi

Как и все устройства умного дома Xiaomi, датчик температуры проще всего заказать с доставкой в магазине FoxPox.ru за 690 рублей (для Москвы). Или же заказать с Aliexpress.

Так же есть расширенная версия датчика температуры под брендом Aqara, способным контролировать еще и атмосферное давление. А если вам нужен датчик температуры с экраном, то стоит присмотреться к Mijia bluetooth гигротермографу.

Источник

Как настроить автоматизацию в mi home с датчиком температуры

Xiaomi Smart Home — Сценарии
Сценарии для устройств экосистемы умного дома Xiaomi

Совет: прежде чем задать вопрос, воспользуйтесь поиском по теме. Переберите ключевые слова вашей проблемы(вопроса).

В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку под сообщениями, на которые необходимо добавить ссылки.
Если в теме есть пользователь, желающий стать Куратором и соответствующий Требованиям для кандидатов, он может подать заявку в теме Хочу стать Куратором (предварительно изучив шапку темы и все материалы для кураторов).

Сообщение отредактировал Олег Верещагин — 26.08.20, 20:56

• Miband и Yeelight Bedside Lamp (от Jose m)
  Установить выключение лампы после того как пользователь засыпает (лампа считывает сон с браслета и выключается).
  Установить, автовключение лампы и разгорание за 30 минут до подъема и в расписании установить автовыключение лампы через 5 минут после просыпания.
• Сценарии для освещения
  • (ссылка)
  • (ссылка)
• Логика работы сценария по условию температуры/влажности (подробнее в посте)
  1. Сценарий по условию температуры/влажности соабатывает только при изменении температуры/влажности. Если ПОСЛЕ ЗАПУСКА сценария параметры не меняются, то сценарий не срабатывает.
  2. Сценарий с режимом Cloud срабатывает, только при пересечении контролируемого условием параметром заданного рубежа.
  3. Сценарий в режиме Lan срабатывает, если выполняется условие сценария.

Сообщение отредактировал [email protected] ! — 25.04.18, 17:51

Таки давно надо было для сценариев создать отдельную ветку )
Спасибо.

В наличии:
— Gateway 2 (шлюз DGNWG02LM)
— Xiaomi MIjia Dafang Smart Home 120
— MiJia Smart Power Strip 6 Socket (умный удлинитель, 6 разъемов)
— Xiaomi Mi/MiJia Occupancy sensorBody Sensor — Датчик движения, без подставки
— Xiaomi Aqara Occupancy SensorBody Sensor — Датчик движения, с подставкой
— Xiaomi Aqara Water Immersing Sensor — Датчик протечки воды

ВОт у меня есть пару вопросов.
1. При срабатывании дитчика движения поставил ВКЛ радио (прописал радиостануии России)
Есть возможность ВЫКЛ радио при выключении освещения?
++++
Зашел в гальюн — сработал датчик движения и играет музыка)
Вышел и погасил свет — радио выключилось.
Пока поставил второй сценарий на ВЫКЛ радио через 2 минуты отсутствия движения.
+++++

2. Как включить сценарий (какой), если возможно, что бы при срабатывании Датчика протечки воды ТОЛЬКО приходило оповещение на телефон.
++++
Пока удалось только запустить сценарий — при срабатывании Датчика протечки воды в приложении Ми Хом появляется сообщение и шлюз ВОПИТ благим матом и мигает красная подсветка.
+++
Благодарю за любые советы. :blush:

Забыл добавить что MiHome от vevs, плагины на русском от evilgoodd

Источник

Mi Home настройка сценариев автоматизации

«Умный» дом делает не количество умных устройств, а логика автоматизации, которая настраивается через сценарии в приложении Xiaomi Mi Home.

Учитывая количество устройств системы Smart Home Xiaomi, количество возможных сценариев исчисляется сотнями тысяч. Мы же с вами попробуем разобрать основные моменты, триггеры и исполняемые события.

Как работают сценарии автоматизации

Пока нейросети не достигли уровня, позволяющего полностью отдать управление умным домом искусственному интеллекту. Поэтому все возможные ситуации нам необходимо продумать самим, а с помощью системы «Умного дома» автоматизировать. И в этом нам поможет настройка сценариев.

Общий принцип работы системы можно схематично представить так:

Довольно просто, ни правда ли?

Так же можно настроить сценарий на срабатывания одного из условий:

К сожалению, в одном сценарии нельзя совместить условия «И» и «ИЛИ». Для этого придется настроить несколько сценариев.

Условия запуска сценария

Все сцены в умном доме прописаны и запускаются от определенных условий. Давайте разберем, что может послужить запуском сценария в умном доме Xiaomi. (Рассматривается на примере приложения Mi Home для Android, в приложении для IPhone немного другой функционал).

1. Запуск вручную — тут все банально, зашли в приложение и нажали на кнопку выполнения сценария.
2. Таймер — можно задать запуск сценария в определенные дни и определенное время.
3. При звонке — при звонке на ваш мобильный телефон будет выполняться действие.
4. При получении сообщения — аналогично предыдущему триггеру.
5. При изменении погоды на улице — пока можно не обращать внимание, поскольку можно использовать только данные о погоде в Китае.
6. Срабатывание датчика или устройства — в зависимости от наличия у вас устройств, это может быть «Обнаружение протечки», нажатие кнопки, тревога на Шлюзе и т.д..

Можно задать выполнение нескольких условий, если это логически совместимо. Поясню: можно совместить например «Таймер» и «температура в комнате выше 23 градусов», но нельзя совместить «Таймер» и «нажатие кнопки», поскольку очень сложно сопоставить срабатывание этих условий одновременно. Если совмещение условий недоступно, оно помечается символом замка:

При установке триггера запуска с условием «ИЛИ» можно комбинировать любые условия.

Действия сценариев Mi Home

Доступные действия сценариев зависят от выбранных условий и устройств. Так же доступно:

1. Запустить сценарий — можно настроить запуск сценария на определенное условие;
2. Включитьвыключить сценарий — сценарии могут быть как включены, так и выключены, в зависимости от выбранных условий;
3. Задержка — отложенное выполнение действия (можно установить задержку до 1 часа);
4. Действие устройства — заданное действие в smart устройстве.

Можно комбинировать выполнения нескольких сценариев от одного условия — создавая сцены. Рассмотрим пример построения нескольких часто используемых сцен.

Сценарий Сигнализация Xiaomi

Один из самых популярных сценариев. Но в то же время, его не так просто настроить. Что нам потребуется, чтобы организовать сигнализацию дома:

В принципе это минимальный набор, который можно заказать комплектом. В случае необходимости можно добавить камеру Xiaomi и робота с автоматическими пулеметами.

Есть 2 способа настроить сигнализацию: Настройка на шлюзе и Настройка отдельного сценария.

Сигнализация в шлюзе Gateway 2

Рассмотри пример настройки сигнализации на шлюзе Mijia Gateway 2. Все необходимые датчики мы уже добавили к нему заранее. Переходим во вкладку «Авто» плагина шлюза. Видим сцену «Внимание» со значком щита, заходим в неё:

Первая вкладка «Своевременное оповещение», в ней настраивается время работы режима защиты на шлюзе. Время выставляется без поправки на китайское время, думаю с настройкой таймера работы проблем не возникнет.

Во второй вкладке «Состояния триггера предупреждения » настраиваются условия, от которых срабатывает сигнализация.

Выбираем необходимые условия (2 датчика открытия двери и датчик движения). Сигнализация сработает при срабатывании любого из трех этих датчиков.

Следующий пункт «Задержка времени срабатывания». Это время, после которого сигнализация активируется. Необходимо для того, чтобы вы успели покинуть квартиру, прежде чем сигнализация активируется.

В дополнительных настройках можно задать звук и громкость оповещения, световую индикацию, время сигнала и задать связку сигнализации с другим шлюзом. Оповещение на телефон отключить нельзя.

На этом настройка сигнализации закончена. Активировать режим защиты можно двойным нажатием кнопки шлюза (или в настройках шлюза, или задать сценарий активации). Теперь, после того как пройдет заданное время задержки, при открытии двери, или обнаружении движения шлюз включит сирену и будет мигать красным.

Что нам даст сигнализация? Конечно взломщиков она не задержит, достаточно выдернуть шлюз из розетки, чтобы сирена прекратилась. Но во первых, это может спугнуть бандитов, во вторых вы будете знать, что кто-то к вам влез. А тут уже можно посмотреть по камере происходящее, вызвать полицию или бежать домой.

Вроде все просто и понятно, но во время эксплуатации мы столкнемся с явным минусом, нет задержки срабатывания сирены. Т.е. вы открываете входную дверь, и сразу слышите радостный звук сирены (если перед открытием двери, в телефоне не снимите режим охраны). Отключается сигнализация нажатием кнопки шлюза.

Как задать задержку срабатывания сигнализации Xiaomi?

И тут есть несколько решений.

Первый — установить свой звук сирены с тишиной в начале трека. Соответственно, тревога активируется, но вы успеете отключить сигнализацию.

Второй — Задаем действие сирены через сценарий. Поясню, тревога на шлюзе — это один из условий срабатывания сценариев.

Первое что нам надо сделать — зайти в настройки сигнализации шлюза и отключить световую индикацию и звук оповещения. Теперь режим защиты шлюза будет срабатывать, но без внешних факторов. Нам же остается настроить сценарий, срабатывающий на тревогу шлюза:

Исходя из настроек этого сценария: Во время срабатывания тревоги на шлюзе:

• Задержка 15 секунд;
• Воспроизведение звука сигнализации;
• Съемка камерой Xiaomi с записью в облако;
• Отправка уведомления на телефон.

Действия во время тревоги можно дополнять.

Но есть минус, если вы не успели отключить сигнализацию, то звук сирены придется слушать до конца.

Настройка сигнализации Xiaomi через сценарий

Есть так же альтернативный способ настроить сигнализацию, не задействовав сам шлюз как триггер.

Принцип действия аналогичен сценарию со шлюзом, при открытии одной из дверей, или при обнаружении движения срабатывает звук сирены, идет запись с камеры и отправляется уведомление на телефон.

А как включить такую сигнализацию? С кнопки шлюза теперь не получится. Можно установить время работы сигнализации прямо в сценарии, пункт «Запуск сценария». Но лучше вывести включение и выключение сигнализации на отдельное устройство, например кнопку Xiaomi smart wireless switch. Зададим на кнопку 2 сценария: первый сценарий включает «Режим охраны» через 15 секунд, а второй выключает режим охраны и воспроизводит короткую мелодию на шлюзе:

Соответственно — двойное нажатие кнопки ставит на сигнализацию через 10 секунд. А одинарное нажатие отключает режим охраны и воспроизводит короткую мелодию. Мелодия должна перебивать сирену, в случае, если вы не успели отключить сигнализацию.
В зависимости от комплектации вашего умного дома сценарий сигнализации можно расширить. Хорошим дополнением должны стать замки Aqara.

Сценарии управляющие освещением умного дома Xiaomi

Управление освещением — одно из основных предназначений умного дома. Xiaomi это знает и уже выпустило значительное количество различных ламп. А если вам нравятся обычные лампы, то ими можно управлять при помощи умных выключателей. Не стоит забывать и про естественное освещение, которое так же может регулироваться умными шторами Aqara.

Какие сценарии помогут организовать освещение дома?

Помните моменты, когда приходится искать выключатель в темноте? Автоматическое включение света от датчика движения — один из самых простых сценариев. Но стоит учитывать, что свет не должен включаться днем. Для сценария нам потребуется:

Xiaomi Smart Home Gateway 2

MiJia Occupancy sensor

Yeelight LED Bulb (color)

При таком сценарии, шлюз должен быть в одном помещении с лампой, датчик движения можно расположить перед входом или внутри помещения.

Но мало настроить автоматическое включение света, он должен еще в нужный момент отключаться. Для этого у датчика движения есть условие: Отсутствует движение 2, 5 , 10, 20 или 30 минут. Думаю, что отсутствие движения в течении 5 минут отлично подойдет, настраиваем сценарий:

Вот так двумя простыми сценариями можно автоматизировать освещение в помещении.

Отключение света во всем доме

Другая ситуация, вы уходите из дома и необходимо выключить свет во всем доме. Особенно обидно, когда уже одели обувь и увидели горящий свет в дальней комнате. Конечно можно зайти в приложение и точечно отключить свет, но проще настроить сценарий на отключение всего света в квартире. С настройкой сценария проблем быть не должно, для старта сценария лучше выбрать пункт «Завершить вручную», а в действиях указать все лампы и выключатели, которые необходимо выключить:

Этот сценарий можно запустить в приложении, или настроить запуск на одну из кнопок. У меня например запуск настроен на выключатель Aqara (нажатие 2 кнопок одновременно), который находится в коридоре.

Так же можно автоматизировать выполнение сценария, например на отсутствие движения в течении 30 минут:

По этому сценарию, в случае отсутствия активности в течении 30 минут на каждом из датчиков движения, выполняется сценарий отключения света. Тут конечно нужно поэкспериментировать, чтобы свет не выключался, когда вы ушли например в ванну.

Объединение сценариев в масштабные сцены

В системе Smart Home Xiaomi есть возможность настройки сцен, состоящих из нескольких сценариев. Давайте рассмотрим сценарий ухода из дома, в котором нам необходимо выключить свет во всей квартире и активировать защитный режим. А для удобства зададим выполнение сцены на отдельное устройство, например беспроводную кнопку Aqara.

Теперь при нажатии на кнопку будет отключаться свет во всем доме и активируется сценарий охраны. Можно уточнять сцену новыми условиями, например добавить условия, что все окна закрыты.

Хотелось бы, чтобы дом сам понимал, когда вы уходите и возвращаетесь, например отслеживая Bluetooth браслет. Но пока в системе Xiaomi Smart Home это не реализовано.

Сценарий имитации присутствия

Возвращаясь к сценариям безопасности, можно остановиться на сценарии присутствия. Если вы решили съездить в отпуск, и квартира остается без присмотра, то неплохо бы создать иллюзию нахождения в квартире людей. Может вспомните сцену из фильма «Один дома», когда Кевин спугнул грабителей устроив имитацию вечеринки? Нечто похожее можно сделать и через сценарии Xiaomi. Для имитации присутствия можно использовать устройства освещения и устройства издающие звуки, например радио или телевизор.

Давайте настроим автоматическое включение света. Можно использовать таймер, но лучше чтобы включение происходило не в одинаковое время. Для этого используем шлюз Gateway 2 с его датчиком освещенности. Так же, настроим включение телевизора при помощи IR Remote Controler.

Далее нужно создать сценарий отключения устройств, или прописать дополнительное действие через таймер в текущих.

Сцену можно расширять, в зависимости от ваших умных устройств. Например можно добавить автоматическое закрытие и открытие штор Aqara.

Хочу обратить внимание, что имитация присутствия может активировать сигнализацию. Убедитесь, что сценарии не пересекаются между собой.

Сценарии умного дома

Каждый сценарий уникален и настраивается под конкретную задачу. На данном этапе, с умным домом Xiaomi получится реализовать далеко не все сценарии. Но выходят новые устройства, совершенствуется программное обеспечение, так что можно с уверенностью сказать, что потенциал системы огромен.

Если у вас возникли вопросы, или требуется помощь в настройке сценария, пишите в комментариях или нашей группе вконтакте.

Источник

Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie

Сейчас на главной

Новости

Публикации
