Проектирование – один из важных шагов при разработке программы, который очень часто игнорируется начинающими разработчиками. Обычно они пытаются удержать всё в голове или, в лучшем случае, записать некоторые важные сведения на листе бумаги. Как результат, у них нет чёткого плана дальнейших действий, и проект может быть отложен в долгий ящик.

Обычно при проектировании разработчики изображают  систему графически, поскольку человеку легко разобраться в таком представлении. Именно поэтому вместо написания громоздких текстов про каждую возможность будущей программы разработчики строят различные диаграммы для описания своих систем. Это помогает им не забывать, что нужно реализовать в программе, и быстро вводить в курс дела своих коллег.

Сегодня мы разберемся с тем, как использовать диаграмму вариантов использования UML (англ. «Unified Modeling Language») – стандартизированный язык моделирования при проектировании программ.

Данная статья предназначена для начинающих разработчиков и для разработчиков, не знакомых с UML, поэтому никаких предварительных знаний о диаграмме вариантов использования не требуется. Со всеми необходимыми сведениями я познакомлю читателя по ходу статьи.

Когда разработчик создаёт своё приложение, он в первую очередь задумывается над двумя вопросами:

• Что будет делать приложение?

• Кто будет пользоваться этим приложением?

Некоторыми программами может пользоваться множество людей, поэтому часто необходимо выделять различные группы пользователей системы. У каждой такой группы могут быть свои права и возможности в системе.

Для того чтобы описать различные группы пользователей и их возможности в будущей программе, создаётся так называемая диаграмма вариантов использования.

Диаграмма вариантов использования

Диаграмма вариантов использования (англ. use-case diagram) – диаграмма, описывающая, какой функционал разрабатываемой программной системы доступен каждой группе пользователей.

По ходу этой статьи мы разберём элементы этой диаграммы, которые чаще всего применяются при построении, на множестве небольших примеров диаграмм и на примере одной большой диаграммы. Эта большая диаграмма будет использоваться при проектировании какой-нибудь программной системы. В качестве такой системы давайте выберем информационную систему для школы (можно рассматривать ее как сайт или как отдельное приложение). Пример, разумеется, демонстрационный и не претендует на законченность.

В этой системе можно выделить следующие группы пользователей:

• Обучающиеся

• Преподаватели

• Классные руководители

• Заместители директора

Заместители директора есть, а где же сам директор?

В целом, в реальной жизни директор имеет множество обязанностей (пожалуй, не будем их перечислять). Однако в электронной системе каких-то особенных действий у него нет, поэтому мы не будем изображать его на нашей диаграмме.

Каждая из групп пользователей может пользоваться нашей системой по-своему.

Обучающиеся могут:

• Смотреть расписание

• Просматривать свои оценки

Преподаватели могут:

• Размещать материалы для уроков

• Выставлять оценки в электронный журнал

Классные руководители могут делать все то же самое, что и преподаватели плюс:

• Составлять расписание родительских собраний

Заместители директора могут:

• Составлять расписание

• Публиковать посты с важной информацией

Кроме того, у системы есть функционал, который доступен всем группам пользователей. В разрабатываемой нами системе актуально будет добавить мессенджер, в котором можно будет быстро связываться с интересующим человеком. Получается, эта функциональность должна быть доступна каждому пользователю. Так и запишем. Все пользователи могут:

• Отправлять сообщения

Получилось много пунктов, которые может быть сложно уложить в голове. Для того чтобы быстро ориентироваться в этих пунктах, мы и хотим научиться строить диаграммы вариантов использования.

А почему мы описываем так мало возможностей?

А теперь, когда мы выделили группы пользователей и функциональность системы, начнём строить диаграмму, чтобы зафиксировать и структурировать полученные данные.

Построение диаграммы

Каждая группа пользователей на диаграмме вариантов использования обозначается человечком, под которым записывается имя группы людей, которую он обозначает. Давайте изобразим группу пользователей «Преподаватели»:

Обратите внимание, что имя группы записывается в единственном числе. Символ человечка уже обозначает группу пользователей, поэтому не нужно дополнительно отражать это в имени.

В терминологии UML, этот человечек называется актёром (англ. «actor»). В общем случае, актёр обозначает любые сущности, использующие систему. Этими сущностями могут быть люди, технические устройства или даже другие системы.

Так же изобразим актёров для оставшихся групп пользователей:

Как я упоминал ранее, каждая группа пользователей использует определённые функции системы. На диаграмме вариантов использования функция системы изображается эллипсом, внутри которого записывается имя функции в форме глагола с пояснительными словами.

В терминологии UML, этот эллипс называется вариантом использования (англ. «use-case»). В общем случае, вариант использования – набор действий, который может быть использован актёром для взаимодействия с системой.

Связи между элементами

На диаграммах UML для связывания элементов используются различные соединительные линии, которые называются отношениями. Каждое такое отношение имеет собственное название и используется для достижения определённой цели. В качестве справочной информации перечислю все виды отношений, которые мы будем использовать в этой статье.

Отношение ассоциации

Мы хотим отображать на диаграмме информацию о том, какие варианты использования могут быть использованы каждым актёром. Сейчас, например, мы хотим показать, что выставлять оценки могут только преподаватели.

Мы соединили актеров с вариантом использования с помощью сплошной линии без стрелки. Такая линия называется отношением ассоциации.

Отношение ассоциации предназначено только для соединения актёров и вариантов использования. Нет никакого смысла соединять отношением ассоциации двух актёров или два варианта использования.

Если на диаграмме вариантов использования актёр соединен с вариантом использования с помощью отношения ассоциации, это означает, что данный актёр может выполнять действия, описанные вариантом использования.

Почему отношение ассоциации называется так и не иначе?

Чтобы лучше понять это отношение, вспомним, каким образом мы выделяли функционал для различных групп пользователей. Некоторые обязанности у нас ассоциируются с определённой группой людей, поэтому мы связываем актёров с ассоциируемыми с ними действиями.

Добавим еще вариантов использования и соединим их с соответствующими актёрами:

Пока что наша диаграмма совсем не впечатляет, поэтому мы продолжим наполнять ее информацией. Заодно мы узнаем все возможности этого вида диаграмм.

Отношение обобщения

Заметим, что в нашей системе группы пользователей «Преподаватель» и «Классный руководитель» обладают схожими возможностями. Чтобы изобразить это на диаграмме, мы можем пойти одним из трёх путей:

1. Дублировать варианты использования, чтобы связать их с каждым схожим актёром (очевидно, неудачный вариант).

2. Соединить каждого актёра со всеми нужными вариантами использования. Это может породить множество пересечений линий, что не самым лучшим образом скажется на читаемости диаграммы.

3. Показать с помощью одного из видов отношений, что актёры связаны между собой. Это будет означать, что один из них может пользоваться всеми вариантами использования, с которыми соединён другой актёр.

Последний вариант похож на принцип повторного использования кода при написании программ или на наследование классов в ООП (Объектно-ориентированное программирование). Преимущество этого варианта в том, чтобы уменьшить количество связей на диаграмме.

Разумеется, мы воспользуемся третьим путём. В этом нам поможет, так называемое, отношение обобщения. Отношение обобщения обозначается сплошной линией с полой треугольной стрелкой.

Отношение обобщения означает, что некоторый актёр (вариант использования) может быть обобщён до другого актёра (варианта использования).  Стрелка направлена  от частного случая(специализации) к общему случаю.

Ниже представлены несколько примеров использования отношения обобщения.

Как можно заметить, отношение обобщения используется, чтобы показать, что одно действие является частным случаем другого действия или что одну группу людей можно обобщить до другой группы.

Вернёмся к нашему основному примеру. Изобразим отношение обобщения от актёра «Кл. руководитель» к актёру «Преподаватель».

На рисунке сверху сразу видно, насколько понятнее становится диаграмма при использовании отношения обобщения: исчезли все повторы вариантов использования и пересечения линий. Разумеется, это огромный плюс для тех, кто будет читать эту диаграмму в дальнейшем.

Давайте обратим внимание на действие «Узнать свои оценки». Логично предположить, что обучающиеся захотят не только знать список своих оценок, но и знать свою среднюю оценку за некоторый период времени или среднюю оценку по определённому предмету.

Изобразим это на диаграмме. Для этого создадим два варианта использования «Узнать среднюю оценку за некоторый период времени» и «Узнать среднюю оценку по предмету» и соединим их с вариантом использования «Узнать свои оценки» отношением обобщения.

Присоединим это к основной диаграмме:

Отношение включения

Для заместителя директора мы отмечали, что ему нужно составлять расписания. Условно расписание можно поделить на три категории:

1. Расписание занятий

2. Расписание мероприятий

3. Расписание каникул

Всё это составляется заместителем директора, поэтому покажем это на диаграмме. Для этого будем использовать отношение включения. Отношение включения обозначается пунктирной линией с V-образной стрелкой на конце, над стрелкой добавляется надпись “include”.

В общем случае, отношение включения используется, чтобы показать, что некоторый вариант использования включает в себя другой вариант использования в качестве составной части.

Когда мы используем отношение включения, мы подразумеваем, что составные варианты использования ОБЯЗАТЕЛЬНО входят в состав общего варианта использования.

Поясню смысл и этого отношения на небольшом примере. Когда пользователь сохраняет результаты своей работы в файл, он указывает место сохранения и расширение файла (например, если он редактировал фотографию в photoshop, он может сохранить ее в различных форматах). Этот процесс можно изобразить на диаграмме вариантов использования следующим образом:

Снова вернёмся к нашему основному примеру.

Как итог, наша диаграмма принимает следующий вид:

В целом, на этом можно остановиться. Хоть наш пример и демонстрационный, он немного отражает функциональность реального приложения. Тем не менее, остался еще один элемент, который мы не рассмотрели.

Отношение расширения

Нужно сказать, что в диаграммах вариантов использования применяется ещё один вид связи – отношение расширения. На мой взгляд, применение отношение расширения несколько специфично, поскольку неправильное его использование может запутать читателя диаграммы. Тем не менее, для полноты картины мы всё равно рассмотрим применение этого отношения на практике. В последний раз модифицируем нашу диаграмму!

Во время дистанционного обучения школьникам необходимо выполнять домашние задания и присылать их в виде архива или фотографий учителям. Получается, нужно добавить возможность прикреплять файл к сообщению в нашей системе. Чтобы отобразить это на диаграмме мы будем использовать отношение расширения. Отношение расширения обозначается пунктирной линией с V-образной стрелкой на конце (похоже на отношение включения), над стрелкой добавляется надпись “extend ”.

В UML пунктирная линия с V-образной стрелкой, в общем случае, называется отношением зависимости. Для диаграммы вариантов использования выделяют различные виды зависимостей: отношение включения и отношение расширения. Чтобы их различать, над стрелками пунктирной линией пишут “include” и “extend” соответственно.

Чтобы лучше понять этот тип отношений рассмотрим пример. Допустим, вы делаете заказ в сети быстрого питания. Вы хотите заказать бургер. Вам, скорее всего, вам предложат расширить ваш заказ картошкой фри или соусом. Давайте изобразим процесс заказа на диаграмме вариантов использования.

Два нижних варианта использования описывают возможные «расширения» для базового варианта использования. Исходя из этого примера, мы можем сделать важное замечание.

Можно сказать, что отношение расширения — это выборочное отношение включения. Если отношение включения обозначает, что элемент обязательно включается в состав другого элемента, то в случае отношения расширения это включение необязательно.

Понимание этого критически важно для грамотного использования этого вида отношений.

Вернёмся к нашему основному примеру. Мы хотим, чтобы действие «прикрепить файл к сообщению» расширяло действие «отправить сообщение». На диаграмме это изображается следующим образом:

Как итог, получим такую диаграмму:

Вот и всё. Я постарался рассказать вам про все моменты построения диаграммы вариантов использования при проектировании программных систем. В следующем вашем проекте обязательно попробуйте построить данную диаграмму на стадии проектирования. Ваши усилия обязательно окупятся!

Что делать, если я путаюсь в направлении стрелок?

При построении диаграмм UML часто возникает путаница, в какую сторону направлена та или иная стрелка. Это пройдёт после небольшой практики. Общая рекомендация к запоминанию правильного направления стрелок на диаграмме вариантов использования: стрелка обычно направлена от «зависимого» объекта к «независимому» (от специального к общему). Например:

Тем не менее, в любом правиле есть исключение. Этим исключением является отношение расширение:

Общие рекомендации:

1. Диаграммы очень просто изменять. Не нужно пугаться того, что требования к программе могут измениться или что вы что-то забыли отобразить на диаграмме. Вы можете добавить элементы к диаграмме, когда вам угодно.

2. Не нужно засорять диаграмму слишком мелкими действиями. Объедините все общие действия в одну группу под общим названием, чтобы было просто читать диаграмму.

3. Старайтесь не допускать пересечений соединительных линий. Это может затруднить чтение диаграммы для вас и для ваших коллег.

4. Не дублируйте варианты использования на диаграмме. Если приходится дублировать варианты использования, то элементы диаграммы надо постараться расставить по-другому.

5. Пользуйтесь специальными компьютерными программами для построения диаграмм. Это существенно упростит весь процесс моделирования.

Язык UML

Часто понятие архитектуры сильно сужают, понимая под ним лишь описание основных, важных аспектов ПО, создаваемых, например, архитектором при разработке дизайна системы. Для этих целей используется язык моделирования UML (Unified Modeling Language).

Этот язык является итогом развития средств схематического описания программных систем, которые развивались с блок-схем, предложенных еще фон Нейманом в конце 40-х годов. Он предполагал, что эти схемы станут высокоуровневым языком ввода алгоритмов в вычислительные машины, но эволюция языков программирования пошла по пути текстовых языков. Тем не менее блок-схемы получили распространение при спецификации и документировании ПО, были стандартизованы, однако широкого практического применения не получили. В конце 60-х годов, в связи с поиском новых средств разработки ПО, рождением программной инженерии и общими следованиями в области проектирования и разработки искусственных систем появился термин структурный анализ (structured analysis) систем. Термин был введен ученым из MIT, Дугласом Россом, который также предложил диаграммный метод анализа и проектирования больших искусственных систем. Метод назывался SADT (Structured Analisys and Design Technique),
стал основой серии военных стандартов США серии IDEF и широко распространился в индустрии. Однако диаграммный язык в SADT был очень скромным – набор блоков и связей между ними, с поддержкой декомпозиции блоков. В 70-х годах, в связи с массовым выходом ПО на свободный рынок (то есть программные системы стали создаваться не только в военной области, для крупного бизнеса, но также для среднего и малого бизнеса) структурный анализ стал бурно эволюционизировать – набор диаграмм обогатился диаграммами состояний и переходов, сущность-связь, потоков данных и т.д. С развитием объектно-ориентированных средств разработки (конец 80-х – середина 90-х) структурный анализ превратился в объектно-ориентированный анализ и проектирование. Появилось большое количество методологий, и постепенно сложился единый язык моделирования, который и был закреплен в стандарте UML. Произошло это в 1997 году.

С тех пор вышло несколько версий стандарта UML. Текущая версия UML 2.1.

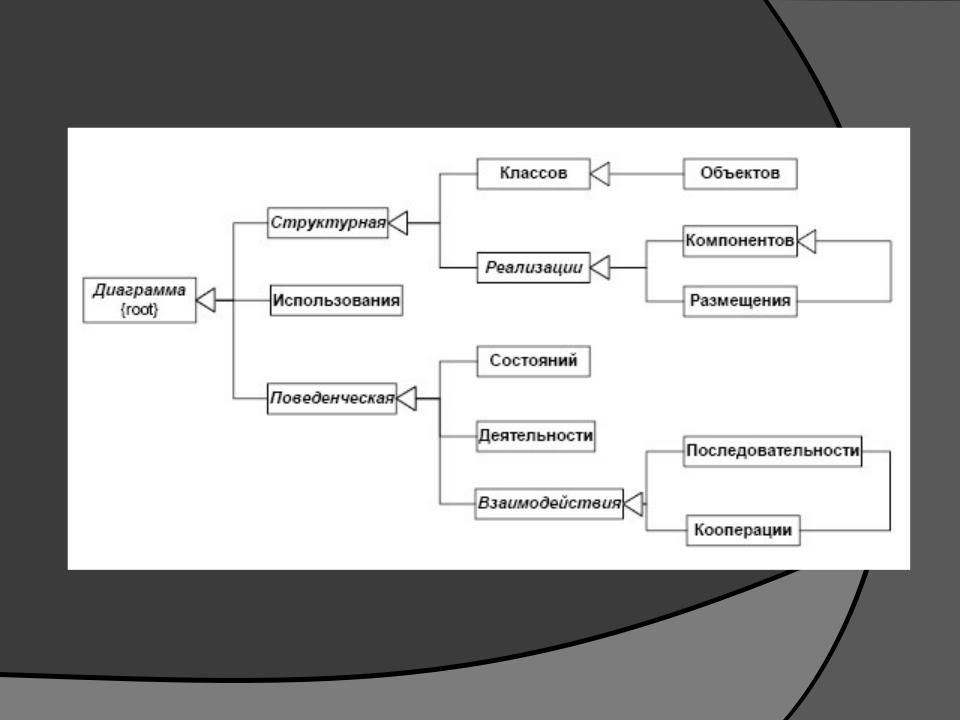

Виды диаграмм

«Скелетом» UML является диаграммная структура. Каждый вид диаграмм является типом моделей, реализующим определенную точку зрения на программную систему. Виды диаграмм не являются строго обязательными в UML – их можно перемешивать, создавать свои собственные виды диаграмм. Тем не менее стандартные виды диаграмм являются определенным достоянием программной инженерии, так как отражают опыт многих исследователей и практиков.

• Структурные диаграммы:
  • диаграммы классов (class diagrams) предназначены для моделирования структуры объектно-ориентированных приложений классов, их атрибутов и заголовков методов, наследования, а также связей классов друг с другом;
  • диаграммы компонент (component diagrams) используются при моделировании компонентной структуры распределенных приложений; внутри каждая компонента может быть реализована с помощью множества классов;
  • диаграммы объектов (object diagrams) применяются для моделирования фрагментов работающей системы, отображая реально существующие в runtime экземпляры классов и значения их атрибутов;
  • диаграммы композитных структур (composite structure diagrams) используются для моделирования составных структурных элементов моделей – коопераций, композитных компонент и т.д.;
  • диаграммы развертывания (deployment diagrams) предназначены для моделирования аппаратной части системы, с которой ПО непосредственно связано (размещено или взаимодействует);
  • диаграммы пакетов (package diagrams) служат для разбиения объемных моделей на составные части, а также (традиционно) для группировки классов моделируемого ПО, когда их слишком много.
• Поведенческие диаграммы:
  • диаграммы активностей (activity diagrams) используются для спецификации бизнес-процессов, которые должно автоматизировать разрабатываемое ПО, а также для задания сложных алгоритмов;
  • диаграммы случаев использования (use case diagrams) предназначены для «вытягивания» требований из пользователей, заказчика и экспертов предметной области;
  • диаграммы конечных автоматов (state machine diagram) применяются для задания поведения реактивных систем;
  • диаграммы взаимодействий (interaction diagram):
    • диаграммы последовательностей (sequence diagram) используются для моделирования временных аспектов внутренних и внешних протоколов ПО;
    • диаграммы схем взаимодействия (interaction overview diagram) служат для организации иерархии диаграмм последовательностей;
    • диаграммы коммуникаций (communication diagrams) являются аналогом диаграмм последовательностей, но по-другому изображаются (в привычной, графовой манере);
  • временные диаграммы (timing diagrams) являются разновидностью диаграмм последовательностей и позволяют в наглядной форме показывать внутреннюю динамику взаимодействия некоторого набора компонент системы.

Примеры. Центральным видом диаграмм являются диаграммы классов. Пример представлен на
рис.
4.3.

Еще один вид структурных диаграмм – диаграммы развертывания, пример представлен ниже.

Отметим также еще один важный вид диаграмм UML – диаграммы компонент (пример представлен на
рис.
4.5).

Интересен также вариант диаграмм композитных структур – сложные компоненты для систем реального времени и телекоммуникаций. Пример представлен ниже.

Ниже приводятся примеры на поведенческие диаграммы UML. Диаграммы конечных автоматов позволяют создавать полные спецификации поведения телекоммуникационных, событийно-управляемых алгоритмов и автоматически генерировать по этим описаниям программный код. Пример такой диаграммы для класса COperator представлена ниже.

Еще один важный вид диаграмм – диаграммы последовательностей. Они позволяют задавать главные ветки сложных телекоммуникационных алгоритмов, а также рисовать цепочки вызовов для объектно-ориентированных приложений, которые программируются в терминах объектов, но проектируются часто в терминах цепочек вызовов. Пример представлен ниже.

Библиографическое описание:

Применение UML-диаграмм для проектирования программных комплексов / Е. В. Коптенок, М. В. Трунников, Е. А. Сухарев [и др.]. — Текст : непосредственный // Молодой ученый. — 2020. — № 19 (309). — С. 133-135. — URL: https://moluch.ru/archive/309/69887/ (дата обращения: 01.02.2023).

Проектирование — процесс определения компонентов, архитектуры, интерфейсов и других характеристик программного продукта или его части. Обычно, проектирование занимает 10–15 % от всего времени разработки. Цель проектирования — выявить отношения между процессами и показать, как процессы преобразуют свои входные данные в выходные.

UML — унифицированный язык моделирования, представляющий из себя систему обозначений, предназначенную для проектировки, моделирования и объектно-ориентированного анализа. UML-диаграммы разделяют на статические и динамические.

– Статические диаграммы состоят из постоянно находящихся в системе сущностей, а также из связей между этими сущностями. К данному виду диаграмм относятся диаграммы: объектов, классов, развертывания и компонентов.

– Динамические диаграммы описывают процессы, происходящие в системе. К этому виду диаграммам относятся диаграммы сценариев, деятельности, состояний и взаимодействия.

Рассмотрим некоторые конкретные виды UML-диаграмм:

1. Use—case диаграммы применяются для определения взаимодействия между внешними системами и рассматриваемым проектом. Причем внешней системой может быть человек, компания, удаленный сервер и любое другое ПО.

Такой внешний участник называется актером (actor). Актер взаимодействует с разрабатываемой системой через варианты использования, предоставляемые этой системой.

1. Диаграммы последовательностей.

Если необходимо детально описать логику сценариев использования, проектировщик применяет sequence диаграмму. Такая диаграмма наглядно отображает изменение состояния системы с течением времени. В sequence диаграмме присутствует две оси изменения:

1) Слева направо — Изменение вовлечения сущностей во взаимодействие;

2) Сверху вниз — Порядок обмена сообщениями между вовлеченными в процесс сущностями.

Также такая UML-диаграмма хорошо помогает при документировании проекта.

Sequence диаграмма состоит из:

1) Взаимодействующих объектов;

2) Сообщений, которыми они обмениваются.

Иногда, когда возвращаемый результат сообщения не очевиден из контекста, в диаграмме его прописывают явно.

1. Диаграммы активностей.

Диаграмма активностей отражает поведение системы и включает в себя деятельности и потоки управления, переходящие между деятельностями. Данная UML-диаграмма применяется для описания алгоритмов и преобразования информации из начального состояния в конечное.

При разработке некрупных проектов может показаться, что данная диаграмма избыточна и лишь отнимет драгоценное время, но с увеличением сложности системы соблюдение последовательности выполняемых операций становится критически важным. Например, нарушение последовательности операций при дефрагментации диска может привести к повреждению важных файлов.

Еще более опасные последствия могут произойти в случае отклонения от установленной последовательности действий при запуске ракеты или при работе сотрудников на АЭС.

Когда необходимо визуализировать особенности реализации операций классов, а также представить алгоритмы их выполнения, рекомендуется применять именно диаграмму активностей.

Такая диаграмма состоит из активностей (беговых дорожек на диаграмме) и потока информации, переходящей между активностями с течением времени.

1. Диаграмма классов является неотъемлемой частью практически любого проекта, потому что с ее помощью проектировщик описывает статическую структуру системы, определяет типы объектов и отношения между ними. Данная UML-диаграмма состоит из классов, типов, объединенных в граф с помощью связей.

Под классом понимают какую-либо сущность с определенным уровнем абстракции, объединяющую множество объектов со схожей структурой. В диаграмме класс изображается в виде прямоугольника с тремя секциями: имя, поля и методы класса.

Существует несколько типов отношений между классами, а именно:

1) абстракция;

2) обобщение;

3) зависимость.

1. Диаграммы компонентов иразмещений.

Диаграммы компонентов применяются для описания физического представления системы и определяют архитектуру разрабатываемого программного комплекса, установив зависимости между программными компонентами, в роли которых как правило выступает исходный код.

Компоненты реализуют существенно различную функциональность системы и относительно независимы друг от друга, из-за чего их разработку можно поручить разным разработчикам, то есть реализовать разделение коллектива.

Так как компоненты независимы и взаимодействуют друг с другом, они имеют интерфейсы (interfaces), позволяющие скрыть внутреннее устройство и предоставить ограниченный доступ к своим функциям.

Таким образом, UML-диаграммы — обязательный инструмент, используемый при проектировании программных комплексов. А большое количество типов диаграмм позволяет детально проработать каждый аспект системы.

Пример диаграммы компонентов представлен на рис.1.

Рис. 1. Диаграмма компонентов
