Сценарии управления Орион Про (новичок)

---

---

---

---

---

---

Вернуться в «АРМ Орион Про версии до 1.20»

В некоторых случаях в системе охранной сигнализации для управления объектами системы используются сценарии управления. Сценарии управления – это набор определённых действий, которые выполняются автоматически. Это могут быть: команды объекту охранной сигнализации (например, взятие или снятие зоны/раздела/группы разделов; включение или выключение реле и т.п.), какое-либо действие в программе (например, отправка или получение электронной почты, запуск внешней программы, воспроизведение аудиосообщения и т.д.).

Сценарии управления могут выполняться по временному расписанию, автоматически при возникновении какого-либо события в системе, по команде оператора «Монитора системы» – при нажатии горячей клавиши или при использовании элементов интерфейса «Дерева управления».

Сценарии управления, а также тип (по времени, по событию, из дерева управления) запуска конфигурируются администратором системы в «Администраторе базы данных».

Рассмотрим функции запуска сценариев управления оператором с помощью вкладки «Управление» в «Мониторе системы».

Если в системе предусмотрены сценарии управления, администратором системы также должен быть настроен доступ оператора к вкладке «Управление».

Вкладка управление

На вкладке «Управление» отображается дерево управления – ключевые узлы, к каждому из которых привязаны свои сценарии управления. Для просмотра привязанных к узлу сценариев необходимо щёлкнуть по нему правой кнопкой мыши. Появится контекстное меню со списком сценариев управления. Для запуска сценария управления нужно выбрать требуемый сценарий управления и нажать на него левой кнопкой мыши. Если администратором системы сценарию назначена какая-либо «горячая» клавиша (комбинация клавиш), то для запуска сценария достаточно нажать эту клавишу (комбинацию клавиш) на клавиатуре. После запуска сценария управления в журнал событий будет добавлено событие «Запуск сценария управления с ФИО текущего оператора.

В случае, если в системе настроен автоматический запуск сценариев управления, то при запуске такого сценария, оператор увидит соответствующее событие в журнале событий.

2.9 Фотоверификация

В «Мониторе системы» существует возможность осуществлять фотоверификацию хозорганов при управлении ими объектами системы.

События, по которым в «Мониторе системы» отображается фото сотрудников, время показа фото, настраивается администратором системы в «Администраторе базы данных».

Отображение карточки сотрудника

То есть в ситуации, когда какой-либо сотрудник предприятия осуществляет действие по постановке под охрану или снятию с охраны какого-либо объекта системы, оператор в «Мониторе системы» увидит окно с фотографией и личными данными этого сотрудника. Данная функция полезна, если оператору необходимо сверять личность сотрудника и не допускать передачи персоналом друг другу личных идентификаторов для управления объектами системы.

2.10 Работа с модулем речевого оповещения

Если администратором системы для рабочего места оператора настроено включение речевого оповещения и АРМ оператора оснащён акустической системой, то по тревожным событиям оператор услышит предупреждающие речевые сообщения. Речевые сообщения по озвучиваемым событиям синтезируются системой автоматически из названия события (типа тревоги: тревога проникновения, тревога входа и т.п.) и его атрибутов (адреса объекта в системе и его названия).

Список озвучиваемых событий настраивается администратором.

Например, для тревожного события, представленного ниже на скриншоте, будет озвучено сообщение: «Тревога проникновения. Периметр. ШС 3. Прибор 13:

Сообщение, генерируемое по умолчанию при возникновении тревожного события, может быть изменено администратором.

В зависимости от настроек системы, проведённых администратором, речевые сообщения могут либо повторяться заданное количество раз, либо неограниченное количество раз (до реакции оператора).

Оператор может отключить текущее речевое сообщение, нажав на кнопку «Выключение звука» или комбинацию клавиш Alt+F6.

Возможен сброс всех речевых сообщений, находящихся в очереди на воспроизведение. Для этого нужно нажать на кнопку со стрелкой, рядом с кнопкой «Управления оповещением» и выбрать пункт «Отменить все сообщения:

Сброс всех речевых сообщений

Оператор может отключить речевое оповещение для всех приходящих событий. Для этого нужно нажать на кнопку со стрелкой рядом с кнопкой «Управление оповещением» и выбрать пункт «Отключить». В этом случае оператор не будет слышать никаких речевых сообщений, пока снова не включит речевое оповещение в этом же меню, пункт «Включить».

Отключение модуля речевого оповещения

Более подробное описание настройки и работы непосредственно с модулем речевого оповещения дано в РЭ на АРМ «Орион Про», п. «Модуль речевого оповещения».

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

# Web-шпаргалка Tester40.ru

Установка и настройка АРМ «Орион Про» в клиент-серверном исполнении

АРМ «Орион Про» это пакет программного обеспечения для аппаратно-программного комплекса ИСО «Орион», на котором реализуются системы охранной сигнализации, контроля и управления доступом, охранного видеонаблюдения, автоматика противопожарных систем, сопряженные с инженерными системами объектов — система довольно интересная. Однажды пришлось столкнуться с ней и при установке возникли некоторые ньюансы, которые в этой заметке и будут рассмотрены.

Содержание:

На одном установлен Windows Server (он будет в качестве сервера соответственно), а на втором обычная пользовательская Windows (ПК оператора/охраны).

Первое что необходимо сделать это вставить ключи с лицензиями Орион в ПК и скачать саму программу с сайта.

1. Установка серверной части «Орион про»

На сервере устанавливаем «Орион Про» установив галку при запросе установки MS SQL Server (только если MS SQL не был установлен ранее). Программа установки сама скачает и настроит MS SQL Server и никаких действий при этом не требуется.

Все остальные пункты установки можно оставить по-умолчанию.

Лучше сразу задать с свойствах сервера, монитора, управление сервером и т.д. запуск от администратора по-умолчанию.

Проверяем подключение к серверу. Для этого запускаем «Управление сервером» (пароль по-умолчанию 73173100) и в окне должно быть «Соединение: установлено».

После запускаем «Оболочку системы» и начинаем добавлять данные в АБД (Администратор Базы Данных).

Если ругается на подключение к БД

и вылетает ошибка после запуска оболочки (как было у меня)

, то необходимо проделать следующие действия.

Находим в менеджере центрального сервера в меню БД пункт «Присоединение базы данных к серверу».

На ошибку нажимаем «ок» и далее запускается мастер присоединения БД.

В поле «Имя псевдонима подключаемой БД» вносим любое имя на анг. раскладке, можно оставить по-умолчанию — Orion.

В поле «Имя файла базы данных» выбираем файл в папке C:ORIONBASEMSDE2008» либо orion1202.mdf либо orion1201.mdf на выбор.

Нажимаем «далее» и после подключения и завершения работы мастера пробуем запустить оболочку либо управление сервером.

В итоге сообщений и ошибок быть не должно.

Заходим в АБД и создаем компьютер клиента. Нам необходимо ввести ip-адрес клиента, выбрать настройки и его имя.

На этом установка и настройка «Орион Про» на сервере закончена.

После окончания установки рекомендую перезагрузить ПК.

2. Установка «Орион Про» на клиенте.

На клиенте устанавливаем Орион Про без галки установки MS SQL Server.

Также выбираем тип установки — вручную.

Выбираем нужные нам элементы на клиенте (соответственно сервер Орион, ядро и т.п. выбирать не нужно).

Вводим ip-адрес сервера, жмем далее и ждем окончания установки.

3. Подключение клиента «Орион Про» к серверу.

После установки и перезагрузки клиент должен подключиться к серверу.

Если нет связи с сервером, то необходимо на машине сервера добавить «сервер Орион» в исключение брандмауэра и антивируса.

Источник

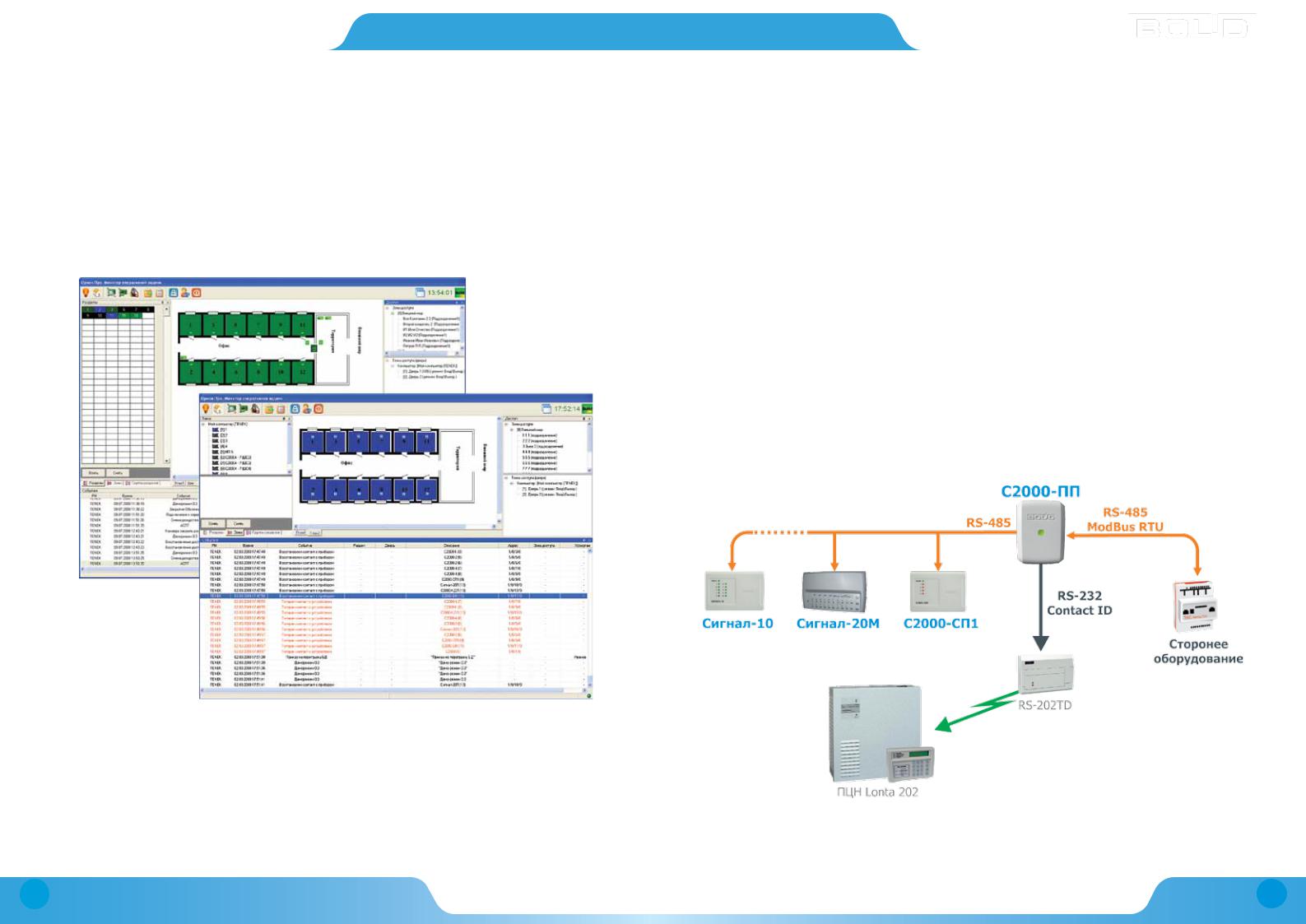

АРМ «Орион Про»

АРМ «Орион Про» может функционировать как на одном рабочем месте, так и на распределенных рабочих местах, объединенных через локальную вычислительную сеть.

Пакет АРМ «Орион Про» включает в себя программные модули:
• «Сервер»
• «Администратор базы данных»
• «Монитор»
• «Ядро системы»
• «Оперативная задача»
• «Генератор отчетов»
• «Учет рабочего времени»
• «Видеосервер» и сервисные утилиты

АРМ «Орион Про» способен объединить до 127 локальных ИСО «Орион» одним модулем «Оперативная задача» В составе АРМ «Орион Про» могут одновременно работать до 63 «Оперативных задач». «Оперативные задачи» имеют 6 исполнений – на подключение 4, 10, 20, 127, 512 и 1024 приборов. Работает с приборами «С2000», «С2000М», «С2000-КС», «Сигнал-20», «Сигнал-20П», «Сигнал-20М», «Сигнал-10», «С2000-4», «С2000-2», «С2000-СП1», «С2000-К», «С2000-КДЛ», «С2000-КДЛ-2И исп.01», «С2000-БИ», «С2000-ИТ», «С2000-АСПТ», «С2000-КПБ», «Рупор», «С2000-ПТ», «Поток-3Н», «С2000-БИ» исп.01, «С2000-КС», » Рупор» исп.01, «Поток-БКИ», «Поток-3Н», «С2000-ADEM», «РИП-12-RS», «РИП-24-2А-RS», «РИП-12-6А-RS», «РИП-24-4А-RS», «ПКВ-РИП-12», «ПКВ-РИП-24», «МИП-12-3 RS»,»МИП-24-2 RS», «С2000-Ethernet», «С2000-БКИ», «С2000-ПП», «РИП-12-2А RS», «С2000-PGE», «С2000-ПП», «УОП-3GSM», «УО-4С», «С2000 Периметр», «С2000-BIOAccess-F4», «С2000-BIOAccess-F8», «С2000-BIOACCESS-MA300», «С2000-BIOACCESS-F18», «С2000-BIOACCESS-ZK4500», электронный сейф (ключница) серии «СК, СД и СУ», «ШКП-RS».

ОСНОВНЫЕ ПОКАЗАТЕЛИ СИСТЕМЫ

• Расширенное управление. Более двухсот сетевых клиентов, объединенных в сеть (до 63 «Оперативных задач», до 63 «Мониторов системы», до 63 «Генераторов отчетов», до 15 «Учетов рабочего времени», до 15 «Администраторов базы данных»), 63 сервера обработки видео. Возможность работы со всеми последовательными портами операционной системы, подключение к одному COM-порту до 127 пультов «С2000″/»С2000М», к каждому пульту до 127 приемно-контрольных приборов ИСО «Орион», либо подключение до 127 приемно-контрольных приборов. Подключение системы видеонаблюдения на сетевых ip-камерах Орион Видео, систем видеонаблюдения и видеорегистрации производства ISS, ITV, VideoNet, Trassir, Vocord, Goal, Ewclid и др.
• Модульная архитектура и масштабируемость. Система состоит из отдельных функциональных модулей, с помощью которых возможно организовать полноценное автоматизированное рабочее место на одном компьютере, либо создать распределенную сеть рабочих мест, связанных по Ethernet или VPN-каналу. Каждый функциональный модуль за счет гибких настроек обеспечивает возможность специализации отдельно взятого рабочего места под определенную задачу. Наращивание системы реализуется за счет приобретения дополнительных модулей уже и в процессе эксплуатации.
• Гибкость. Возможность конфигурирования каждого функционального модуля персонально позволяет реализовать конкретную специализацию каждого рабочего места под определенную задачу, программирование сценариев управления с помощью встроенного языка, поддержка наращиваемости определяют способность системы функционировать в соответствие с особенностями и спецификой охраняемого объекта.
• Надежность. Поддержка функционирования локальных рабочих мест с «Оперативной задачей» после потери связи с сервером системы. Поддержка горячего резервирования центрального сервера системы. Данный механизм основан на реплицированные базы данных в MS SQL (работает только под управлением SQL Server 20082012).

РАБОЧИЕ МЕСТА АРМ «ОРИОН ПРО»

Сервер «Орион Про» (*)

• взаимодействие с базой данных (MS SQL Server 2008/2012/2014/2016/2017/2019), передача данных по сети на рабочие места

Администратор базы данных «Орион Про» (*)

• создание базы данных охраняемого объекта для ОПС, СКУД, пожаротушения и системы видеонаблюдения;
• занесение планов охраняемых объектов в базу и размещение на них объектов охраны;
• конфигурирование логических объектов охраны, таких как: зона, раздел, группа разделов, точка доступа, зона доступа
• формирование базы данных «Бюро пропусков»: создание списка сотрудников с указанием для каждого человека всех необходимых атрибутов: личные данные, информации о принадлежности к подразделению и фирме. Возможность изменения названий полей в форме отображения данных сотрудника;
• создание полномочий СКУД и ОПС, ограничение управления с помощью задаваемых администратором полномочий для выданных ключей и паролей;
• прописывание полномочий доступа в контроллеры в режиме реального времени, а также обновление данных о СКУД на рабочих местах без общей перегрузки базы данных;
• формирование базы данных «Учета рабочего времени»: график работы, правила расчета графика работы для сотрудника и подразделений;
• программирование сценариев управления c помощью шаблонов и специального встроенного языка программирования «Орион — Скрипт»;
• настройка автоматической реакции системы на любые события;
• возможность работы нескольких модулей «Администратор базы данных» в одной системе, механизм оповещения об обновлении данных при одновременном их редактировании;
• возможность печати карточки сотрудников на специализированном принтере.
• настройка IP-камер, IP-видеосерверов и DVR
• автоматическая регистрация информации документов удостоверяющих личность используя API для распознавания паспортов(необходимо приобрести SDK Cognitive Api)
• возможность регистрации информации о посетителях, задания правил управления доступом
• возможность помещать сотрудников в архив и восстанавливать их из архива
• возможность автоматического оповещения по email для ответственных лиц, в виде карточки о посетителе после завершения регистрации
• регистрация нарушителей

Монитор «Орион Про»

• отображение на интерактивных графических планах состояния охраняемого объекта, управление логическими объектами ОПС, системы пожаротушения, видеонаблюдения и СКУД;
• регистрация и обработка возникающих в системе тревог — указание причины, служебных отметок, архивирование;
• строгая привязка отображаемых и управляемых объектов системы безопасности к правам пароля, под которым дежурный офицер заступил на дежурство;
• отображение протокола событий;
• установка различных фильтров для отображения протокола событий;
• возможность выборки событий в протоколе по заданным пользователем критериям;
• предоставление дежурному офицеру информации (в виде карточки объекта) об объектах системы безопасности, таких как зона, прибор, раздел, группа разделов, дверь, зона доступа, видеокамера;
• отображение информации СКУД — место нахождения сотрудника (с точностью до зоны доступа), нарушение трудовой дисциплины при проходе через точку доступа;
• осуществление запуска сценариев управления, как по «горячей» клавише, так и с помощью специальных элементов интерфейса (элементы дерева управления);
• гибкая настройка интерфейса «Монитора системы» за счет реализации «плавающих» окон;
• возможность предоставления «принудительного» доступа для сотрудников оператором системы.

Ядро системы (только в составе РМ Оперативная задача)

• опрос и управление приборами, подключенными по RS-485 к данному компьютеру, контроль видеокамер, подключенных к видеосистеме;
• определение состояний контролируемых объектов системы (таких как зона, раздел, группа разделов, точка доступа и т.д.);
• централизованное управление контролем доступа, взятием/снятием охраняемых зон, а также взятием/снятием разделов и групп разделов системы, запуск тактик управления реле;
• отработка сценариев управления при возникновении соответствующего события;
• взаимодействия с объектами всех сетевых рабочих мест системы (запуск сценариев управления, трансляция команд и т.д.);
• прописывания полномочий СКУД в контроллеры доступа.

Оперативная задача «Орион Про» (Ядро системы и Монитор «Орион Про») (*)

• объединенные функции РМ Ядро системы и Монитор «Орион Про»

Генератор отчетов «Орион Про»

• формирование и выдача отчетов по различным категориям событий системы, таким как охранно-пожарные события, события доступа, вспомогательные отчеты о конфигурации системы;
• формирование отчетов о полномочиях сотрудников, о конфигурации СКУД (для каждой точки доступа формируется список сотрудников, которые могут проходить через нее), о сотрудниках системы (какой фирме и подразделению принадлежат, статус сотрудника и т.д.);
• возможность настройки фильтров по времени, категориям событий, элементам системы безопасности;
• возможность экспорта в MS Office (Word, Excel), Open Office (Writer, Calc), HTML PDF;

Учет рабочего времени «Орион Про»

• учет рабочего времени сотрудников охраняемого объекта, анализ и контроль соблюдения трудовой дисциплины на данном объекте;
• поддержка как линейных (недельных) графиков работы, так и сменных;
• экспорт отчетов и данных, необходимых для реализации собственного учета рабочего времени клиентами (при использовании компоненты интеграции с 1С Предприятие с помощью специальной компоненты.

Видеосервер

• модуль, предназначенный для взаимодействия с сетевыми ip-камерами и система видеонаблюдения

БЕСПЛАТНЫЕ УТИЛИТЫ АРМ «ОРИОН ПРО»

Менеджер Центрального Сервера

• создание базы данных;
• модернизация уже созданной базы данных в АРМ «Орион» (версии от 7.3 и выше) или БД АРМ «Орион Про» (версии 1.9-1.12);
• возможность слияния/сращивания двух баз данных в одну;
• проверка базы данных;
• резервное копирование базы данных;
• удаление данных из базы;
• настройка планировщиков резервного копирования базы данных, удаления данных;
• настройка репликации базы данных (только полных версий MS SQL Server);
• регистрация и удаление баз из MS SQL.

Статистика

• интерактивное отображение показаний АЦП адресно-аналоговых дымовых и адресно-аналоговых тепловых датчиков, интерактивное отображение самых показательных АЦП, а также отображение истории показаний АЦП

Находящиеся на объекте

• определение месторасположения сотрудников c точностью до зоны доступа

Персональная карточка

• модуль, предназначенный для создания сетевых рабочих мест фотоверификации

Модуль речевого оповещения

• модуль, предназначенный для речевого оповещения о тревожных событиях системы

Мастер импорта сотрудников

• модуль, предназначенный для импорта списка сотрудников и паролей в базу данных

Графический интерфейс АРМ «Орион Про»

• модуль, предназначенный для изменения цветов отображения и внешнего вида элементов графического интерфейса «Монитора системы»

Демонстратор

• модуль, предназначенный для эмуляции приборов для демонстрации работы АРМ «Орион Про»

RS-настройка модуля опроса

• модуль, предназначенный для изменения настроек интерфейса RS-232

Состояние шлейфов приборов

• модуль, предназначенный для отображения текущего состояния и текущего сопротивления шлейфов подключенных приборов

Видеоархив

• плеер просмотра архива видеоинформации

Видеодрайвер

• модуль, предназначенный для работы с видеосистемами, видеокамерами

Знаком (*) помечены обязательные компоненты АРМ «Орион Про».

ВОЗМОЖНОСТИ АРМ «ОРИОН ПРО»

• Работа под управлением сервера MS SQL 2014/2012/2008;
• Возможность работы со всеми устройствами ИСО «Орион», приборами «С2000-BIOAccess», «СК-24», поддержка «УО-4С», «УОП», электронный сейф (ключница) серии «СК, СД и СУ»;
• Возможность работы с АРМ «Орион Видео»;
• Поддержка плеера, для архива «Орион Видео»;
• Поддержка систем видеонаблюдения компаний ISS, ITV, VideoNet, Trassir, Vocord, Goal, Ewclid;
• Графическое отображение на планах помещения состояния ОПС, СКУД, а также состояния системы видеонаблюдения, возможность управления логическими объектами с планов помещений;
• Развитая система авторизации и разграничение прав доступа в соответствии со статусом сотрудника в системе, а также его прав для управления объектами охраны;
• Централизованное управление пожаротушением;
• Редактор планов помещений;
• Возможность программировать сценарии управления, поддержка внутреннего языка программирования и привязка их к событиям системы, а также возможность ручного запуска оператором, запуск по расписанию, запуск из «Оперативной задачи» с помощью специальных элементов интерфейса;
• Хранение фотографий сотрудников в формате jpeg;
• Учет рабочего времени;
• Программная эмуляция работы приборов;
• Поддержка временных ключей защиты для «Ядра опроса» на 1000 часов;
• Создание шаблонов карточки сотрудника для печати на бесконтактных картах на специализированном принтере;
• Работа с пультами «С2000″/»С2000М», начиная с версии 1.2x;
• Поддержка групп разделов;
• Возможность формирования пользовательских групп событий;
• Переименование базовых и пользовательских событий;
• Централизованное конфигурирование доступа с одного или нескольких рабочих мест «Бюро пропусков»;
• Централизованное «мгновенное» прописывание ключей во все необходимые контроллеры доступа системы;
• Централизованное управление доступом с поддержкой сетевого, зонального, временного Antipassback, а также поддержка прохода по правилу 2-х, 3-х лиц и кода с подтверждением;
• Контроль сотрудника с точностью до зоны доступа, сценарии управления доступом, отработка тактик «Взятие по уходу последнего», «Снятие по приходу первого»;
• Привязка сценария управления как к общему событию, так и к событию, сгенерированному по инициативе:
  • конкретного пользователя системы;
  • пользователя с конкретным уровнем доступа;
  • пользователя с конкретным паролем;
  • пользователя, принадлежащего конкретному подразделению и т.п.
• Настройка реквизитов, отображаемых в карточке сотрудника, при его проходе (личные данные, информация о нарушении сотрудником графика работы);
• Поддержка «стоп-листа»;
• Сетевой клиент модуля отображения статистики измерений задымленности, температуры и влажности адресных датчиков, отображение показаний АЦП на планах помещения;
• Модуль импорта информации о сотрудниках из файлов формата csv в базу данных «Орион Про»;
• Модуль верификации проходящих сотрудников;
• Возможность локальной работы рабочего места «Оперативная задача» при нарушении связи с сервером базы данных, с последующей догрузкой событий, находящихся во временном файле рабочего места (функция «Локального кэша»);
• Экспорт и импорт базы данных АРМ «Орион Про» в пульт и из пульта «С2000» и «С2000М»
• Поддержан OPC сервера ИСО Орион для подключения к СКАДА системе;
• Модуль экспорта импорта ключей и сотрудников в базу Орион Про;
• Поддержка «Орион Авто».

СОСТАВ ИЗМЕНЕНИЙ В АРМ «ОРИОН ПРО» 1.20.3

1. Видеосистема:
   • Интеграция с Domination (как с другими регистраторами)
   • Интеграция с системой распознавания лиц Tevian
   • Обновление библиотеки распознавания номеров Viinex (на версию 3.0)
2. Оперативная задача:
   • Доработан импорт конфигурации «С2000-АСПТ», клапанов из ПКУ «Ориона Про»
   • Переработан экспорт типов входов и выходов в пульт «С2000М»
   • Поддержка устройств «С2000-2» вер. 2.50, «С2000-КДЛ-2И исп.01», «ШКП-RS», «ПКВ-РИП-12», «ПКВ-РИП-24»
3. Администратор баз данных (АБД):
   • Поддержка распознавания паспорта с помощью Abbyy Passportreader
   • Новый редактор планов в программе АБД
   • Создание сценариев управления для «С2000М», его экспорт и импорт в пульт и из пульта
   • Логирование изменений, которые совершал оператор в БД
   • Доступность типов входов/выходов для приборов в зависимости от типа прибора и номера входа/выхода
   • Возможность мультиредактирования входов/выходов
   • Возможность мультиредактирования на вкладке «Персонал»
   • Возможность создания групп эвакуации, с последующим автоматическим запуском печати отчета по событиям, возникающих в системе («Пожар», «Внимание, опасность пожара!» и т.д.)
4. Биометрия:
   • Поддержка новых типов биометрических приборов «С2000-BIOAccess-F22», «С2000-BIOAccess-SB101TC»
   • Механизм быстрой пакетной перезаписи био-ключей. Для сравнения — полная перезапись 1000 отпечатков пальцев в текущей версии занимает более 1.5 часа. В новой версии — порядка 6-7 минут для «С2000-BIOAccess-MA300», и 2-3 мин для новых приборов
   • Биометрический ключ может содержать более одного биометрического идентификатора. Например, доступны комбинации «лицо+палец», «ладонь+палец» и т.д.
   • Поддержка состояния контактов двери
   • Гибкая поддержка «плохих» сетей. Можно задавать интервал времени, который не будет считаться разрывом связи, чтобы исключить множественные автосинхронизации
   • Гибкое управление выдачей событий «дверь открыта/закрыта» и «проход», которые можно включать или отключать.
5. Генератор отчетов:
   • Автогенерация отчетов по расписанию
   • Профили для сохранения выставленных фильтров
   • Возможность выбора в фильтрах нескольких позиций для компаний, подразделений, сотрудников
   • Отчеты:
     • «Реестр посещений» — отображаются данные о посетителе с фотографией и принимающей стороне
     • «Отчет по изменениям в БД» — изменения по основным таблицам базы данных, с возможностью выбора из них в фильтрах
6. Персональная карточка:
   • Отображение событий системы с помощью компонента «Светофора событий»
   • Настройка категорий событий
   • Гибкая настройка шаблонов сотрудников и посетителей
   • Поддержано событие от видеосистемы: «Сотрудник распознан по лицу»
   • Отображение пользовательских полей базы данных в «Шаблонах сотрудниках»
7. Модуль интеграции с 1С:
   • Поддержаны конфигураций на основе управляемых форм:
     • Зарплата и управление персоналом, ред. 3.1.х
     • Зарплата и кадры государственного учреждения, ред.3.1.х
     • 1С ERP управление предприятием 2
   • Адаптация модуля для работы в режиме поддержки 64х-разрядный версий платформ
   • Добавлена графическая часть расчетов УРВ

Источник

Назначение системы охраны

Построение систем охраны объектов на интегрированных системах охраны (ИСО) позволяет организовать комплексную систему включающую:

• охранную сигнализацию (ОС)
• пожарную сигнализацию для библиотек
• пожарную сигнализацию (ПС)
• тревожную сигнализацию (ТС)
• комбинированные системы ОПС
• контроль и управления доступом
• автоматическую систему управления дымоудалением, оповещением и пожаротушением
• управление видеонаблюдением и видеоконтролем
• комплексные, включающие все системы в любом сочетании

Система контроля доступа

Комплексная система управления видеонаблюдением и видеоконтролем

Интегрированная система охраны, диспетчеризации, автоматизации и управления

• система охранной сигнализации
• система пожарной сигнализации
• дымоудаление при пожаре
• контроль доступа
• управление водяным пожаротушением
• видеоконтроль
• управление инженерным оборудованием

Группы приборов

Первая группа – это приборы, имеющие радиальные шлейфы сигнализации. Все приборы этой группы могут работать в составе системы под управлением сетевого контроллера и в автономном режиме (за исключением Сигнал-20П).

Прибор приёмно-контрольный охранно-пожарный

• Контроль 10-ти зон охранной, пожарной, тревожной сигнализации; цепей технологических установок
• Прием извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу), четырехпроводных пожарных или охранных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами
• Управление звуковыми и световыми оповещателями (ЗО и СО)
• Прием команд и выдача извещений по интерфейсу RS-485 на сетевой контроллер (пульты контроля и управления «С2000», «С2000М» либо компьютер с установленным ПО АРМ »Орион»)
• Считывание кода ЭИ типа «Dallas Touch Memory» или иных, с выходным интерфейсом 1-Wire (µ-LAN)
• Выдача извещений «Пожар» и «Неисправность» на пульт пожарной части (ПЧ)
• Выдача тревожных извещений на пульт централизованного наблюдения (ПЦН)

Технические характеристики

• Количество шлейфов сигнализации – 10
• Количество локальных ключей в памяти прибора – 90
• Количество программ управления по каждому выходу – 37
• Емкость внутреннего буфера – 512 событий
• Напряжение питания – от 11 В до 28 В
• Потребляемый прибором ток, в дежурном режиме:

– при питании 24 В – от 110 мА до 200 мА

– при питании 12 В – от 220 мА до 410 мА

• Ток нагрузки шлейфа – 3 мА
• Управление 4-мя выходами:

– два гальванически-изолированных выхода оптореле на замыкание – 350В/0,1А (постоянное)

– два выхода с контролем исправности цепей подключения оповещателей – 28В/1А (от источника питания прибора)

• Рабочий диапазон температур – от минус 30 до +50°С
• Габаритные размеры – 156 х 107 х 35 мм

Схема подключения прибора при эксплуатации

Извещатель пожарный дымовой оптико-электронный порогово-адресный

Работа извещателя:

Подключается в шлейф прибора «Сигнал-10». Для шлейфа выставляется тип «14 – Порогово-адресный». При этом в шлейф можно включать до 10-ти таких извещателей (с индивидуальным адресом от 1 до 10). При этом извещатель выдает следующие сообщения : «Пожар», «Внимание», «Неисправность», «Запыленность», «Норма». Также возможно получение событие «Тест». Более подробную информацию о работе извещателя в адресном режиме можно получить в руководстве по эксплуатации «Сигнал-10».

Технические характеристики

• Число извещателей в адресном шлейфе “Сигнал-10” – до 10 шт
• Чувствительность извещателя – от 0,05 до 0,2 дБ/м
• Инерционность извещателя – не более 10 с
• Степень защиты оболочки – IP 41
• Напряжение в шлейфе в пороговом режиме – до 30 В
• Потребляемый ток в дежурном режиме – не более 120 мкА
• Время технической готовности – не более 60 с
• Диапазон температур – от минус 30 до +55 °С
• Относительная влажность воздуха – до 93% при +40 °С
• Температура транспортировки и хранения – от минус 50 до +50 °С
• Масса – не более 0,2 кг
• Габаритные размеры:

– диаметр – не более 100 мм

– высота – не более 46 мм

Извещатель пожарный тепловой максимально-дифференциальный адресный

Работа извещателя:

Подключается в шлейф прибора «Сигнал-10». Для шлейфа выставляется тип «14 – Порогово-адресный». . При этом в шлейф можно включать до 10-ти таких извещателей (с индивидуальным адресом от 1 до 10). При этом извещатель выдает следующие сообщения : «Пожар», «Внимание», «Неисправность», «Норма». Также возможно получение событие «Тест». Более подробную информацию о работе извещателя в адресном режиме можно получить в руководстве по эксплуатации «Сигнал-10».

Технические характеристики

• Число извещателей в адресном шлейфе “Сигнал-10” – до 10 шт
• Степень защиты оболочки – IP 41
• Напряжение в шлейфе в пороговом режиме – от 9 до 30 В
• Потребляемый ток в дежурном режиме – не более 400 мкА
• Время технической готовности – не более 60 с
• Диапазон температур – от минус 30 до +55 °С
• Относительная влажность воздуха – до 93% при +40 °С
• Температура транспортировки и хранения – от минус 50 до +50 °С
• Масса – не более 0,2 кг
• Габаритные размеры:

– диаметр – не более 100 мм

– высота – не более 46 мм

Извещатель пожарный ручной адресный

Работа извещателя:

Подключается в шлейф прибора «Сигнал-10». Для шлейфа выставляется тип «14 – Порогово-адресный». . При этом в шлейф можно включать до 10-ти таких извещателей (с индивидуальным адресом от 1 до 10). При этом извещатель выдает следующие сообщения : «Пожар», «Норма». Более подробную информацию о работе извещателя в адресном режиме можно получить в руководстве по эксплуатации «Сигнал-10».

Технические характеристики

• Число извещателей в адресном шлейфе “Сигнал-10” – до 10 шт
• Степень защиты оболочки – IP 41
• Энергия удара по пластиковому окну для выдачи тревожного сообщения – не менее 0,29 Дж
• Приложение к пластиковому окну усилия, не приводящего к выдаче тревожного сообщения, Н – не более 25
• Напряжение в шлейфе сигнализации – не более 27 В
• Потребляемый ток в дежурном режиме – не более 300 мкА
• Время технической готовности – не более 20 с
• Диапазон температур – от минус 30 до +55 °С
• Относительная влажность воздуха – до 93% при +40 °С
• Температура транспортировки и хранения – от минус 50 до +50 °С
• Масса – не более 0,2 кг
• Габаритные размеры мм – 100х100х40

Прибор приёмно-контрольный охранно-пожарный

• 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей
• Два ввода питания
• Контроль цепей выходов «реле 4» и «реле 5»
• Программирование параметров шлейфов под конкретный объект эксплуатации, технологический шлейф для контроля условий запуска пожаротушения
• Возможность измерения сопротивления шлейфа и передача его значения на пульт «С2000» или АРМ «Орион»
• Контроль срабатывания одного («Внимание») и двух («Пожар») пожарных извещателей в шлейфе и контроль неисправности шлейфа («Неисправность»)
• Работоспособность при нарушении интерфейса RS-485 и после его восстановления передача на пульт «С2000» или АРМ «Орион» накопленных сообщений со временем их возникновения
• Подключение считывателя ключей «Dallas Touch Memory» для реализации централизованного управления

Технические характеристики

• Количество шлейфов сигнализации – 20
• Количество токопотребляющих датчиков, подключаемых к одному шлейфу, зависит от типов датчиков – «ДИП-3М» — 5 шт., «ДИП-У» — 20 шт., «ИП212-3СУ» — 20 шт.
• Управление двумя релейными выходами на замыкание (28В/10A) и тремя релейными выходами на переключение (28В/2А), логика управления выходами программируется
• Количество параметров конфигурации по каждому шлейфу – 14
• Количество программ управления по каждому выходу – 32
• Емкость внутреннего буфера – 24 событияН
• Напряжение питания – от 10,2 до 28 В
• Потребляемый прибором ток , в дежурном режиме:

– при питании 24 В – от 200 мА до 400 мА

– при питании 12 В – от 300 мА до 600 мА

• Рабочий диапазон температур – от минус 30 до +50°С
• Габаритные размеры – 230х135х43 мм

Прибор приёмно-контрольный охранно-пожарный

• 20 шлейфов сигнализации с возможностью задания типа
• 5 реле с 37 локальными тактиками управления
• Возможность работы с АРМ «Орион» и пультом С2000
• Возможность работы в автономном режиме
• Новый, более современный и гармоничный дизайн
• Управление шлейфами при помощи клавиш на корпусе прибора.

Технические характеристики

• Количество шлейфов сигнализации – 20
• Количество паролей пользователей – 64
• Количество программ управления по каждому выходу – 37
• Емкость внутреннего буфера – 512 событий
• Напряжение питания – от 10,2 до 28В
• Потребляемый прибором ток, в дежурном режиме:

– при питании 24 В – от 200 мА до 400 мА

– при питании 12 В – от 300 мА до 600 мА

• Ток нагрузки шлейфа – 3 мА
• Управление 5-ю релейными выходами типа «сухой контакт»

– три реле 28 В 2 А / 80 В 0,1 А – на переключение

– два реле 28 В 10 А – на замыкание

– логика управления выходами программируется

• Рабочий диапазон температур – от минус 30 до +50С
• Габаритные размеры – 247х150х48 мм

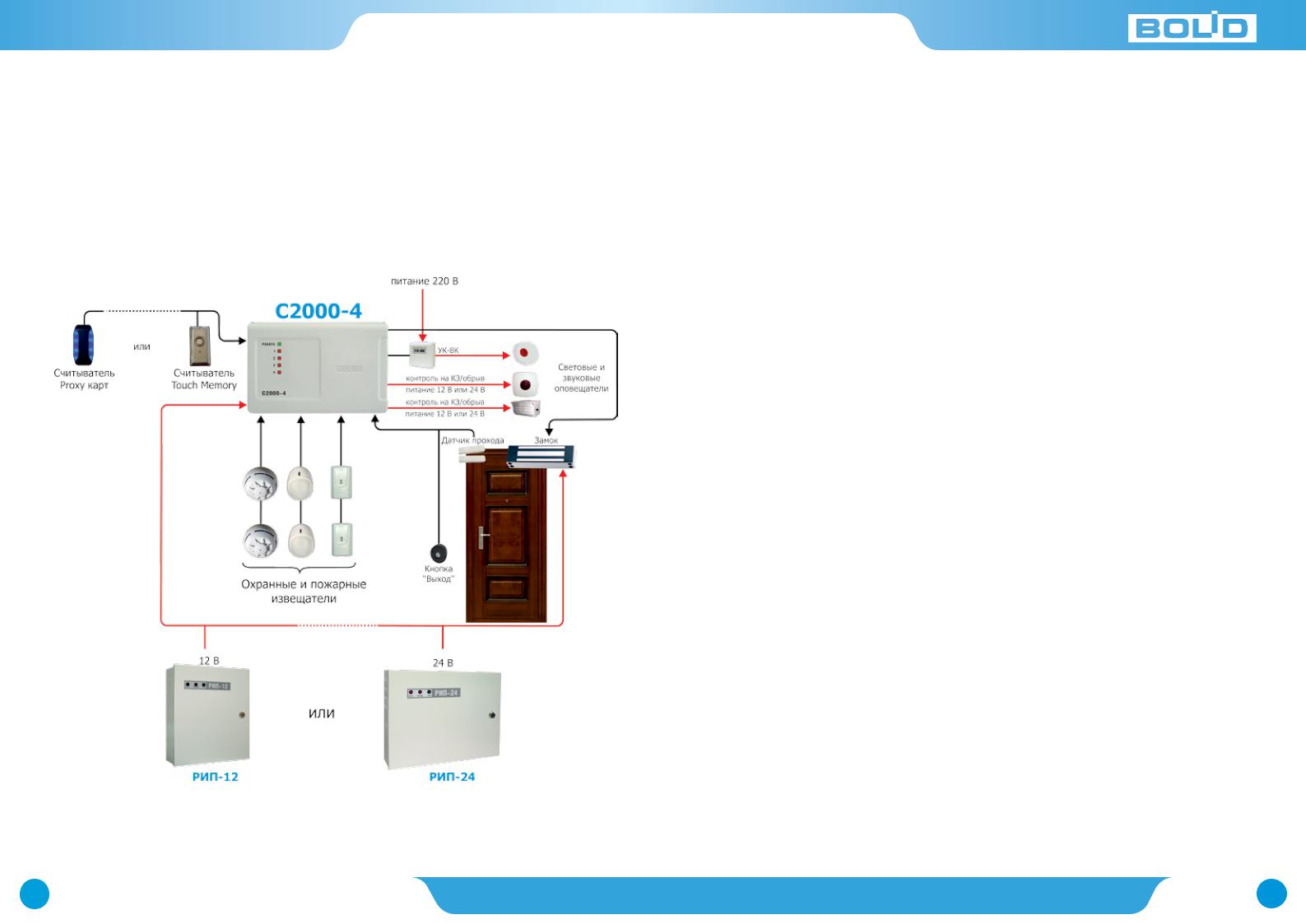

Прибор приёмно-контрольный охранно-пожарный

• 4 шлейфа сигнализации со всеми видами охранных и пожарных извещателей
• программируемые типы шлейфов сигнализации
• программирование параметров шлейфов под конкретный объект эксплуатации
• контроль доступа (вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД)
• подключение считывателей для управления взятием/снятием под охрану и контроля доступа
• возможность управления взятием/снятием под охрану и доступом одной Proximity картой или ключом Touch Memory
• программируемые временные зоны для доступа и управления шлейфами сигнализации
• программируемая логика управления двумя реле (37 тактик управления)

Технические характеристики

• Напряжение питания – от 10,2 до 28,4 В
• Потребляемый прибором ток в дежурном режиме, не более:

– 200 мА при напряжении питания 12 В

– 120 мА при напряжении питания 24 В

• Объем буфера событий – 1023
• Объем памяти Proximity-карт (ключей Touch Memory) – 2048
• Рабочий диапазон температур – от минус 30 до +50 °С
• Габаритные размеры – 150x103x35 мм

Извещатель пожарный дымовой оптико-электронный автономный

Предназначен для контроля состояния и обнаружения загораний, сопровождающихся появлением дыма на кухне квартиры, в местах установки отопительных систем дач, коттеджей и т.п. помещений. Выдает световой и мощный звуковой сигналы “Пожар”.

• раннее обнаружение пожара
• легкость монтажа
• контроль работоспособности
• питание от батареи типа “Крона”
• подключение к общей линии до 38 извещателей
• световая индикация дежурного режима, перехода в режим “Пожар” и неисправности
• проверка работоспособности кнопкой “ТЕСТ”
• надежная защита от насекомых

Технические характеристики

• Чувствительность извещателя соответствует задымленности окружающей среды с оптической плотностью – не менее 0,05 и не более 0,2 дБ/м
• Средний потребляемый извещателем ток, не более – 10 мкА
• Диапазон рабочих температур – от минус 10 до +55 °С
• Габаритные размеры извещателя вместе с розеткой:
• диаметр, не более – 102 мм;
• высота, не более – 35 мм

Извещатель охранный объемный ультразвуковой

Предназначен для обнаружения движения нарушителя в охраняемой зоне и выдачи извещения о тревоге на пульт централизованного наблюдения (ПЦН), систему передачи извещений (СПИ) или прибор приемно-контрольный (ППК) размыканием шлейфа сигнализации (ШС) контактами исполнительного реле.

Извещатель имеет следующие особенности:

• обнаружение попытки саботажа путем перекрытия излучения
• автоматический контроль работоспособности всех основных узлов
• возможность работы нескольких извещателей в одном помещении
• дискретная регулировка чувствительности
• возможность включения памяти тревоги
• трехцветная индикация состояния извещателя

Технические характеристики

• Максимальная рабочая дальность обнаружения – 9 м
• Максимальный объем охраняемого помещения – 250 куб.м
• Напряжение питания – 9 – 17 В
• Ток потребления, не более – 25 мА
• Рабочая температура – от минус 10 до плюс 50 °С
• Масса, не более – 0,2 кг
• Габаритные размеры, не более – 150х42х30 мм

Вторую группу приборов составляет подсистему передачи извещений – СПИ С2000А. К этой группе относится контроллер С2000-КДЛ и адресные расширители, извещатели и сигнально-пусковые блоки: С2000-АР1, С2000-АР2, С2000-АСР2,С2000-АР8, С2000-ИП, ДИП-34А,

ИПР 513-3А, С2000-ИК, С2000-ПИК, С2000-ШИК, С2000-СТ, С2000-СМК, С2000-СП2, С2000-СП4. Контроллер этой группы имеет одну адресную линию связи, к которой подключаются адресные расширители, адресные извещатели и сигнально-пусковые блоки.

Управление противопожарными клапанами

Блок разветвительно-изолирующий

Монтажный комплект для крепления в подвесной потолок “ДИП-34А” и “С2000-ИП”

“МК-1” – устройство, выполненное в виде фланца, основание которого заменяет розетку извещателя. Фланец скрепляется с фрагментом потолка винтами в резьбовые отверстия металлической скобы.

“МК-2” – устройство, которое пружинными скобами фиксирует извещатель с фланцем в фрагменте подвесного потолка. Розетка извещателя крепится к фланцу двумя саморезами.

Оборудование взрывозащищённых объектов с помощью оборудования ИСО «Орион».

Третья группа – приборы, обеспечивающие функции контроля доступа.

К этой группе относятся С2000-4 и С2000-2. С2000-2 представляет собой контроллер, реализующий функцию контроля доступа «вход/выход» для одной двери или функцию «вход» или «выход» для двух дверей. С2000-4 реализует только функцию «вход» или «выход» для одной двери. Контроллеры могут использоваться для управления доступом на преграждающих устройствах типа «дверь», «турникет», «шлагбаум», «шлюз» и т.п. Приборы этой группы могут работать в составе системы, под управлением сетевого контроллера или автономно.

Контроллер доступа

• контроль одной точки доступа на вход и на выход или двух точек доступа на вход
• режимы работы: “Дверь на вход/выход”, “Турникет”, “Шлагбаум”, “Шлюз”, “Две двери на вход”
• режим запрета повторного прохода (Antipassback)
• программируемый временной график доступа
• встроенные энергонезависимые часы с календарем
• два шлейфа охранной сигнализации
• напряжение питания – от 10 до 15 В
• потребляемый прибором ток в дежурном режиме – не более 100 мА
• объём памяти Proximity-карт (ключей Touch Memory) – 4096

Технические характеристики

• Напряжение питания – от 10 до 15 В
• Потребляемый прибором ток в дежурном режиме – не более 100 мА
• Количество подключаемых считывателей – 2
• Количество реле для управления запорными устройствами – 2
• Максимальный коммутируемый ток реле – 5 А
• Максимальное коммутируемое напряжение реле – 30 В
• Объем памяти Proximity-карт (ключей Touch-memory) – 4096
• Объем буфера событий – 2047
• Рабочий диапазон температур – от -30 до +50°С
• Габаритные размеры – 150х103х35 мм

Контроллер доступа

Для работы в составе интегрированной системы охраны “Орион”.Контроль одной точки доступа на вход и на выход или двух точек доступа на вход

• Разнообразные режимы работы
• Подключение считывателей ключей Touch Memory, карт Proximity или PIN-кода с интерфейсом Touch Memory или Виганда
• Режим запрета повторного прохода (Antipassback)
• Программируемый временной график доступа
• Встроенные энергонезависимые часы с календарем
• Доступ по правилу двух (трех) лиц
• 2 шлейфа охранной сигнализации
• Встроенный звуковой сигнализатор
• Передача сообщений по интерфейсу RS-485 на пульт “С2000” или АРМ “Орион”
• Программирование параметров под конкретный вариант использования: режим работы, вид интерфейса считывателей, параметры управления запорными устройствами, временные окна доступа, виды звуковой сигнализации и др.

Считыватель бесконтактный

• поддерживает любой из следующих входных форматов данных: Dallas Touch Memory, Wiegand 26,
• Wiegand 44, считывателя магнитных карт, RS-232 (ТТЛ, 2400 бит/сек)
• работает со стандартными идентификационными картами и брелоками (например, КИБИ-001 и
• БИБ-001 предприятия «Ангстрем», а также картами Prox Card)
• рассчитан на непрерывную круглосуточную работу
• напряжение питания – от 10 до 15 В
• ток потребления, не более

– при выключенном звуковом сигнализаторе – 100 мА

– при включенном звуковом сигнализаторе – 180 мА

• дистанция считывания – не менее 70 мм
• диапазон рабочих температур – от минус 20 до + 50 °С

Считыватели бесконтактные

Считыватели бесконтактные “Proxy-3A”, “Proxy-3M” применяются в системах охраны, контроля и управления доступом (СКД) и предназначены для считывания кода идентификационных карточек и передачи его на приборы приемно-контрольные или контроллеры СКД, поддерживающие любой из следующих входных форматов данных:

– Touch memory + RS232 ТТЛ (5 байт + CRC)

– RS232/DATA + PWM/STROBE (5 байт)

– RS232/DATA + PWM/STROBE (5 байт) + CRC

– Wiegand 26, Wiegand 37, Wiegand 44

– ABA TRACK II (10 десятичных цифр)

– ABA TRACK II (13 десятичных цифр)

• Считыватель “Proxy-3A” работает со стандартными идентификационными картами и брелоками стандарта EM Marin, например, КИБИ-001 и БИБ-001 предприятия “Ангстрем”, а также картами ProxCard. Считыватель “Proxy-3M” работает с идентификационными картами стандарта Mifare. Считыватель “Proxy-3МА” работает с идентификационными картами и брелоками обоих стандартов – MIFARE® и EM-Marin.
• Могут устанавливаться вне отапливаемых помещений
• Рассчитаны на непрерывную круглосуточную работу
• Относятся к невосстанавливаемым, периодически обслуживаемым изделиям

Технические характеристики

• Напряжение питания – от 7 до 15 В
• Ток потребления, не более – 120 mA для «Proxy-3A», 180 mA для «Proxy-3М», не более 200 mA для «Proxy-3MA»
• Дистанция считывания – около 12 см для ISO карты; от 2 до 6 см для “Proxy-3М”
• Диапазон рабочих температур – от – 25 до + 60 °С
• Относительная влажность – 0 до 95%
• Материал корпуса – SAN+ABS, заполнено синтетической смолой
• Габаритные размеры – 143х71х25 мм
• Вес не более – 195 г

Считыватель бесконтактный настольный

Настольный считыватель применяется в системах контроля и управления доступом, предназначен для считывания кода идентификационных карточек и передачи его на персональный компьютер через USB порт.

Считыватель представляет собой USB HID-совместимое устройство, работающее по интерфейсу USB клавиатуры. Благодаря этому, считыватель не требует установки каких-либо драйверов. Считыватель готов к работе сразу после подключения его к USB порту ПК. Питание считывателя осуществляется также от USB порта ПК.

Работает с двумя типами идентификаторов: идентификационные карты и брелоки стандарта EM Marin, а также картами стандарта MIFARE®. Рассчитан на непрерывную круглосуточную работу.

Технические характеристики

• Напряжение питания – USB порт ПК
• Ток потребления – не более 100 мA
• Дистанция считывания:
• EM-Marin – до 12 см
• MIFARE® – до 6 см
• Диапазон рабочих температур – от 0 до + 70 °С
• Относительная влажность – от 0 до 95%
• Габаритные размеры – 116х90х26 мм
• Вес, не более – 100 г

Считыватель бесконтактный

Считыватель имеет характеристики, аналогичные «С2000-Proxy», и накладную конструкцию.

• Считыватель работает со стандартными идентификационными картами и брелоками, например, КИБИ-001
  и БИБ-001 предприятия «Ангстрем», а также картами Prox Card
• Вывод кода идентификационной карточки в приборы «С2000-4», «С2000-2», «Сигнал-20П SMD», «С2000-КДЛ» и т.п.
  в формате Dallas Touch Memory
• Взятие/снятие с охраны, доступ в помещение одной картой

Биометрический контроллер доступа

• Предназначены для для биометрическиой идентификации пользователей по отпечаткам пальцев
• Обеспечивают регистрацию и распознавание отпечатков, хранение шаблонов отпечатков в собственной памяти, быструю идентификацию пользователя
• Возможность работы по двум информационным интерфейсам (Ethernet и RS-485)
• Наличие входов для датчика двери, кнопки выхода, а также управляющего реле для управления замком

Схема применения С2000-BIOAccess

Шкаф пожарной сигнализации

Шкаф пожарной сигнализации предназначен для создания комплекса технических средств охранно-пожарной сигнализации, управления пожарной автоматикой, а также технологическим оборудованием.

• Предназначен для установки приборов ИСО «Орион»: «С2000-КДЛ», «С2000-4», «С2000-КПБ», «С2000-СП1», «С2000-ПИ» и проч., выполненных в корпусах для крепления на DIN-рейке. В состав шкафа входит резервированный источник питания, номинальным напряжением 12В, выполненный на основе источника «РИП-12 RS». Цепи высокого напряжения ~220В защищены автоматическим выключателем и устройством автоматического отключения (дифференциальным выключателем). Конструкция шкафа предусматривает установку двух аккумуляторных батарей 12В х 17 А*ч.
• Предназначен для установки внутри защищаемого объекта и рассчитан на круглосуточный режим работы. Конструкция шкафа не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.

Технические характеристики

• Питание осуществляется от однофазной сети переменного тока с номинальным
• значением (220+30-100) В и частотой (50±1) Гц
• Потребляемая мощность шкафа – не более 110 В*А
• Номинальное выходное напряжение:

– при питании от сети – (13,6±0,6) В

– при питании от батареи – (9,5…13,5) В

• Номинальный общий ток нагрузки – 3 А
• Количество выходов напряжением 12В для подключения приборов – 6
• Максимальный ток по одному выходу 12В – 1,25 А
• Габаритные размеры – не более 600x400x240 мм
• Масса шкафа – не более 40 кг с аккумуляторными батареями
• Конструкция шкафа обеспечивает степень защиты оболочки IР40 по ГОСТ 14254-96
• Время технической готовности к работе встроенного источника питания шкафа, после
• включения его питания, не превышает 15 с

Четвертая группа – устройства управления, индикации и передачи извещений на внешние системы. К этой группе приборов относятся С2000-К, С2000-КС, С2000-БИ, С2000-ИТ, С2000-СП1, УО-4С, УО-4К. Устройства этой группы предназначены для обеспечения функций управления взятием под охрану, снятия с охраны разделов, контроля и управления доступом, отображения состояния разделов системы, управления исполнительными устройствами, а также для передачи извещений на пульты централизованной охраны и пользователям системы.

Блоки сигнально-пусковой

Предназначен для управления исполнительными устройствами

• Управление четырьмя реле по интерфейсу RS-485
• Программируемая логика управления реле позволяет:
• управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и другие)
• использовать реле для передачи извещений на пульт централизованного наблюдения
• организовывать взаимодействие с системой видеонаблюдения
• осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт “С2000” или компьютер при аварии основного компьютера
• Контроль за напряжением питания и наличием связи по интерфейсу RS-485
• Световые индикаторы состояния каждого реле
• Мощные выходные реле “С2000-СП1” исп.01 позволяют:
• управлять силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и другие)
• управлять силовой автоматикой (вентиляция, дымоудаление и др.)
• Передача сообщений по интерфейсу RS-485 на пульт “С2000” или АРМ “Орион”

Технические характеристики

• Количество выходов – 4 релейных выхода с переключаемыми контактами
• Напряжение питания – 10 В … 28 В
• Потребляемый ток прибором, не более

– “С2000-СП1” – 140 мА

– “С2000-СП1” исп.01 – 300 мА

• Максимальная коммутируемая мощность каждого реле

– “С2000-СП1” – 30 ВА

– “С2000-СП1” исп.01 – 2500 ВА

• Максимальное коммутируемое напряжение

– “С2000-СП1” – 100 В

– “С2000-СП1” исп.01 – ~280 В, =125 В

• Максимальный коммутируемый ток одного канала

– “С2000-СП1” – 2 А

– “С2000-СП1” исп.01 – 10 А

• Рабочий диапазон температур – от минус 30 до +50 °С
• Габаритные размеры – 150 х 103 х 35 мм

Блок индикации

Предназначен для отображения состояния 60 разделов в интегрированной системе охраны “Орион”.

• 60 двухцветных светодиодных индикаторов и 8 одноцветных светодиодных системных индикаторов
• возможность отображения на каждом из 60 двухцветных индикаторов состояния контролируемого раздела
  (не подключен, взят, снят, невзятие, тревога, тихая тревога, неисправность, внимание, пожар)
• возможность отображения на 8 одноцветных светодиодных системных индикаторах приходящих на блок
  извещений (невзятие, тревога, тихая тревога, неисправность, внимание, пожар, нарушение блокировки,
  нарушение связи по интерфейсу RS-485)
• включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым
  разделам и возможность его сброса оператором
• возможность конфигурирование типа (охранный/пожарный)
• наличие 2-х проводного интерфейса RS-485 позволяет:

– пересылать сообщения о включении блока индикации и о взломе корпуса на пульт “С2000” или компьютер

– производить присвоение сетевого адреса и запись конфигурационных параметров (присвоение номеров
разделов, состояния которых будет отображать блок индикации)

– использовать его в комплексных интегрированных системах охранно-пожарной сигнализации

Блок контроля и индикации

Предназначен для отображения состояния и управления 60-ю разделами в составе интегрированной системы охраны “Орион”.

• возможность отображения на каждом из 60-ти двухцветных индикаторов состояния контролируемого раздела (НЕ ПОДКЛЮЧЕН, ВЗЯТ, СНЯТ, НЕВЗЯТ, ТРЕВОГА, ТИХАЯ ТРЕВОГА, НЕИСПРАВНОСТЬ, ВНИМАНИЕ, ПОЖАР)
• возможность отображения на одном из 8 одноцветных светодиодных системных индикаторах приходящих на блок извещений (НЕВЗЯТИЕ, ТРЕВОГА, ТИХАЯ ТРЕВОГА, НЕИСПРАВНОСТЬ, ВНИМАНИЕ, ПОЖАР, НАРУШЕНИЕ БЛОКИРОВКИ, НАРУШЕНИЕ СВЯЗИ ПО ИНТЕРФЕЙСУ RS-485)
• возможность подключения считывателя с интерфейсом Touch Memory для обеспечения доступа к управлению разделами
• 60 кнопок для управления разделами (ВЗЯТИЕ ПОД ОХРАНУ, СНЯТИЕ С ОХРАНЫ)
• 60 двухцветных светодиодных индикаторов и 8 одноцветных светодиодных системных индикаторов
• включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
• два входа для подключения двух независимых источников питания с контролем их состояния

Блок индикации системы пожаротушения

Предназначен для отображения состояния 35 разделов, 5 насосов и насосной станции в интегрированной системе охраны “Орион” совместно с ППУ “Поток-3Н”.

• 55 двухцветных светодиодных индикаторов и 8 одноцветных светодиодных системных индикаторов
• Возможность отображения на каждом из 35 двухцветных индикаторов состояния контролируемого пожарного раздела ( взят, снят, невзят, неисправность, внимание, пожар)
• Возможность отображения на 20 двухцветных индикаторах состояний 4 насосов и пожарной станции приходящих на блок извещений (Насос включен, автоматика отключена, неисправность, нарушения питания, аварийный уровень насосной станции)
• Возможность отображения на 8 одноцветных светодиодных системных индикаторах приходящих на блок извещений (неисправность шлейфа. неисправность питания, неисправность выхода, внимание, пожар, нарушение блокировки, нарушение связи по интерфейсу RS-485)
• Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
• Возможность конфигурирования разного способа отображений состояний – для использования в охранном или пожарном режимах
• Наличие 2-х проводного интерфейса RS-485

Пятая группа – приборы управления исполнительными устройствами пожарной автоматики. В эту группу входят приборы С2000-АСПТ и С2000-КПБ. Приборы предназначены для построения систем пожаротушения, дымоудаления, управления технологическими системами здания с распределенными исполнительными устройствами. Приборы этой группы могут работать в составе системы, под управлением сетевого контроллера или автономно (кроме С2000-КПБ).

Типовые решения для С2000-АСПТ

• Изолированное помещение со смежными зонами. Тушение по объёму.
• Изолированное помещение без смежных зон. Тушение по площади.
• Не изолированные помещения значительной площади, с постоянным пребыванием людей
• Централизованная система автоматического пожаротушения с модульными установками
• Централизованная система автоматического пожаротушения с газовой батареей

Изолированное помещение со смежными зонами (серверная).
Тушение по объёму.

Изолированное помещение без смежных зон (серверная).
Тушение по площади.

Централизованная система автоматического пожаротушения
с модульными установками

Блок индикации и
управления пожаротушением

Предназначен для отображения сотояний и управления до 10 направлений системы пожаротушения в составе пульта С2000М, приборов премно-контольных и управления С2000-АСПТ и контрольно-пусковых блоков С2000-КПБ.

• 50 двухцветных светодиодных индикаторов и 8 одноцветных светодиодных системных индикаторов
• возможность дистанционного управления до 10 направлений пожаротушения (включения/выключение автоматики,
• включения/выключение системы пожаротушения)
• возможность отображения состояний на 50 двухцветных светодиодных индикаторах 10 направлений
• пожаротушения (внимание, пожар, неисправность, блокировка пожаротушения, состояний автоматики,
  состояний системы пожаротушения)
• возможность отображения на 8 одноцветных светодиодных системных индикаторах приходящих на блок извещений
  (внимание, пожар, неисправность шлейфов, неисправность выходов, нарушение блокировки, взлом, нарушение связи
  и питания)
• включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым
  разделам и возможность его сброса оператором
• ограничение доступа к органам управления
• наличие 2-х проводного интерфейса RS-485 позволяет:

– пересылать сообщения о включении блока индикации и о взломе корпуса на пульт “С2000” или компьютер

– производить присвоение сетевого адреса и запись конфигурационных параметров (присвоение номеров разделов,
состояния которых будет отображать блок индикации)

– использовать его в комплексных интегрированных системах пожарной сигнализации

Прибор речевого оповещения

Прибор речевого оповещения “Рупор-200” предназначен для трансляции сигналов ГОЧС, фрагментов предварительно записанных в память устройства, аудиопотока по сети Ethernet.

• Питание устройства осуществляется от сети переменного тока – 220В/50 Гц или встроенного резервного питания.
• Номинальная выходная мощность усилителя – 200 Вт 100В.
• Номинальное сопротивление подключаемых АС, не менее – 40 Ом.
• Встроенная система контроля целостности линии.
• Работа с ИСО “Орион” по интерфейсу RS-485.
• ПО для работы с устройством позволяет организовать воспроизведение рекламных сообщений, фоновой музыки, оповещения с микрофона.

Комплекс технических средств обеспечения обратной связи
с помещением пожарного поста-диспетчерской СОУЭ

Состав комплекса:

• пульт контроля и управления С2000М;
• ППКУП Сигнал-20П, Сигнал-20М;
• блок индикации С2000-БИ;
• базовый блок переговорного устройства Рупор-ДБ;
• абонентский блок переговорного устройства Рупор-ДТ.

Комплекс осуществляет:

• Реализацию двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста-диспетчерской при организации СОУЭ 4-го и5-го типов согласно СП 3.13130.2009
• Автоматический контроль исправности линий связи с пожарным постом-диспетчерской на КЗ и ОБРЫВ
• Визуальное отображение информации о состоянии линий связи и передачу этой информации в систему «Орион»

Комплексная система речевого оповещения о пожаре

Прибор пожарный управления

• Контроль двух цепей датчиков давления запуска, цепи датчиков ручного пуска
• Контроль исправности цепей управления на обрыв и КЗ

• Запуск и контроль срабатывания шкафов управления,
  контроль выхода насосов на режим
• Временная задержка перед запуском первого насоса
• Дистанционный запуск средств пожаротушения по команде
  от пульта «С2000М»
• Ручной запуск пожаротушения от датчиков ручного запуска
• Автоматический запуск насосов при срабатывании датчиков
  давления запуска
• Управление двумя пожарными насосами (основным и резервным)
• Управление жокей-насосом или устройством компенсации
• Управление электрозадвижкой или секцией дренчерной завесы
• Управление технологическим оборудованием (задвижки системы вентиляции в помещении и др.)
• Блокировка автоматического пуска при отключении автоматического режима на любом из шкафов управления насосами
• Передача служебных и тревожных сообщений на пульт «С2000»
• Ограничение доступа к органам управления на передней панели при помощи электроконтактного замка
• Механический замок на верхней крышке прибора
• Контроль вскрытия корпуса прибора
• Резервное электропитание от встроенной аккумуляторной батареи
• Контроль сетевого и резервного электропитания, отключение резервного питания при разряде аккумулятора
• Развитая диагностика работоспособности прибора с отображением неисправности узлов прибора на внутренних индикаторах

Технические характеристики

• Количество контролируемых цепей – 18
• Напряжение КЦ – 24 В
• Выход питания – 12 В – 0,5 А , 20 В – 0,5 А
• Резервное питание, аккумуляторная батарея – 12 В, 7 А·ч
• Напряжение питания сети переменного тока – от 187 В до 242 В
• Релейные выходы “Пожар”, “Неисправность” – 2 А, 28VDC/0,5 A, 125VAC
• Релейный выход “Дымоудаление” – 10 А, 28VDC/0,5 A, 125VDC/10A, 250 VAC
• Выходы управления насосами – 24 В, 0,14 А
• Выход управления дренчерной завесой или электрозадвижкой – 24 В, 0,5 А
• Габаритные размеры – 310х254х85 мм
• Масса – 8 кг

Схема включения “Поток-3Н” в составе “Орион”

Шкафы контрольно-пусковые

Функциональные возможности:

• Возможность работы в режимах ручного и
  автоматического управления
• Контроль исправности напряжения на вводе электропитания
• (наличие и правильность последовательности фаз)
• Отображение режимов «Авария питания», «Автоматика откл.»,
• «Двигатель вкл.», «Неисправность» на встроенных световых индикаторах

Технические характеристики

• Питание шкафа осуществляется от трехфазной сети переменного тока
• с номинальным значением (380+38-57) В и частотой (50±1) Гц.
• Потребляемая мощность шкафа – не более 30 Вт
• Количество управляемых двигателей – 1
• Мощность управляемой нагрузки, в зависимости от типа ШКП: 4 кВт, 10 кВт, 18 кВт, 30 кВт, 45 кВт, 75 кВт, 110 кВт

Прибор речевого оповещения

• прибор может быть включен в режим передачи сигналов оповещения
  по команде от сетевого контроллера системы “Орион”
  или от приёмно-контрольного прибора (или релейного блока)
  другой системы пожарной сигнализации, либо в ручном режиме
• прибор обеспечивает работу как в составе ИСБ “Орион”,
  так и автономно от неё
• при использовании прибора в составе системы “Орион”,
  управление им осуществляется через двухпроводную линию связи
  RS-485 системы “Орион”
• программирование ряда параметров: задержки оповещения,
  времени оповещения, пауз между речевыми сообщениями,
  преамбулы речевого оповещения,
  самих речевых сообщений, а также приоритета оповещения
• воспроизведение нескольких речевых сообщений согласно их приоритетам;
• в качестве исполнительных элементов речевого оповещения применяются акустические модули (АМ)
• контроль вскрытия корпуса прибора, контроль каналов оповещения и питания
• индикация состояния прибора: состояния каналов оповещения, состояния внутренних шлейфов сигнализации, состояния питания прибора и др.
• наличие режима самотестирования
• возможность блокировки органов управления с помощью замка

• Включение прибора в режим передачи сигналов оповещения осуществляется по команде от сетевого контроллера системы «Орион» (АРМ «Орион», ПКУ «С2000М»)
• Прибор обеспечивает программирование ряда параметров: задержки оповещения, времени оповещения, пауз между речевыми сообщениями, преамбулы речевого оповещения (звукового сигнала для привлечения внимания), самих речевых сообщений, а также приоритета оповещения
• Прибор имеет возможность воспроизведения нескольких речевых сообщений согласно их приоритетам (прерывание одного сообщения другим, имеющим больший приоритет); данная возможность может использоваться для внесения изменений в порядок эвакуации персонала (например, при распространении пожара на один из эвакуационных выходов)
• Расширенный диапазон воспроизводимых частот (для воспроизведения речевых сообщений используется цифровой усилитель D-класса)
• В качестве исполнительных элементов речевого оповещения применяются низкоомные акустические модули (АМ)
• Контроль вскрытия корпуса прибора, контроль канала оповещения и питания
• Питание прибора от внешнего источника напряжением 24 В или 12 В (в зависимости от режима работы) упрощает монтаж

Резервированный источник питания

Предназначен для питания извещателей и приборов ОПС, СКУД и автоматики в составе системы «Орион».

• Передача данных и управление по интерфейсу RS-485
• Расширенный диапазон напряжения питания
• Защита от превышения выходного напряжения
• Термокомпенсация заряда АКБ
• Релейный выход «Неисправность»
• Обеспечивается микроконтроллером:

– диагностика и управление источником;

– интеллектуальная световая и звуковая индикация;

– защита при коротком замыкании или перегрузке по току с автоматическим восстановлением работоспособности;

– проверка состояния АКБ и исправности зарядного устройства;

– измерение и передача измеренных значений по интерфейсу напряжения сети, напряжения АКБ, выходного напряжения и тока нагрузки;

– передача сообщений о неисправностях и вскрытии корпуса

– конфигурация релейного выхода «Неисправность»

Резервированный источник питания

Емкость аккумуляторов до 80 Ач! Соответствие ГОСТ Р 53325-2009!

• Расширенный диапазон входного напряжения сети
• Датчик вскрытия корпуса
• Двухполюсный выключатель сетевого напряжения – автомат защиты
• Встроенный процессор осуществляет:
• диагностику и управление источником во всех режимах работы
• интеллектуальную световую и звуковую индикацию
• защиту от короткого замыкания при перегрузке по току с автоматическим восстановлением работоспособности после устранения неисправности
• проверку наличия аккумуляторной батареи (АКБ) и исправности цепи заряда
• Защита от переполюсовки аккумуляторной батареи АКБ
• Отключение АКБ от нагрузки при ее глубоком разряде для сохранения работоспособности
• Двухступенчатая защита от превышения выходного напряжения
• Большой максимальный выходной ток (до 10 минут в час) при включении исполнительных механизмов, АСПТ и т.п. без разряда АКБ
• Контроль:сетевого напряжения, выходного напряжения, напряжения батареи
• Передача извещений о наличии напряжений с помощью гальванически развязанных оптореле

• Расширенный диапазон входного напряжения сети
• Датчик вскрытия корпуса
• Двухполюсный выключатель сетевого напряжения – автомат защиты
• Встроенный процессор осуществляет:
• Диагностику и управление источником во всех режимах работы
• интеллектуальную световую и звуковую индикацию
• защиту от короткого замыкания при перегрузке по току с автоматическим восстановлением работоспособности после устранения неисправности
• проверку наличия аккумуляторной батареи (АКБ) и исправности цепи заряда
• Защита от переполюсовки аккумуляторной батареи АКБ
• Отключение АКБ от нагрузки при ее глубоком разряде для сохранения работоспособности
• Двухступенчатая защита от превышения выходного напряжения
• Большой максимальный выходной ток (до 10 минут в час) при включении исполнительных механизмов, АСПТ и т.п. без разряда АКБ
• Контроль:сетевого напряжения, выходного напряжения, напряжения батареи
• Передача извещений о наличии напряжений с помощью гальванически развязанных оптореле

Преобразователь интерфейсов USB/RS-485 с гальванической развязкой

• работает в среде ОС Windows 2000, 2003, XP, образуя виртуальный COM порт
• преобразователь “С2000-USB” обеспечивает:
• – подключение к персональному компьютеру периферийных устройств интегрированной системы охраны “Орион”, отдаленных от него на расстояние до 1200м
• – тип обмена – полудуплексный
• – индикацию приема/передачи данных и соединение по USB интерфейсу
• электрическая прочность изоляции: до 1600В в течение 1 минуты или до 2000В в течение 1с
• питание “С2000-USB” от USB порта компьютера
• настенное исполнение

Технические характеристики

• Напряжение питания: 5В (USB порт компьютера)
• Потребляемый ток: не более 100 мА
• Поддерживаемые скорости передачи: 110, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 бод
• Рабочий диапазон температур: от минус 30 до +50°С
• Масса – не более 0,2 кг
• Габариты – 150х103х35 мм

Преобразователь интерфейсов с гальванической развязкой

Преобразователь интерфейсов «USB-RS485» предназначен для преобразования сигналов интерфейса USB в сигналы двухпроводного магистрального интерфейса RS-485 с гальванической изоляцией.

• Электропитание осуществляется от USB-порта ПК
• Работает в среде ОС Windows 2000, 2003, XP, Vista, Windows 7, образуя виртуальный COM-порт

Преобразователь интерфейсов «USB-RS232»предназначен для преобразования сигналов интерфейса USB в сигналы последовательного интерфейса RS-232 с гальванической изоляцией.

• Электропитание осуществляется от USB-порта ПК
• Работает в среде ОС Windows 2000, 2003, XP, Vista, Windows 7, образуя виртуальный COM-порт

Технические характеристики

• Напряжение питания – USB порт ПК
• Потребляемый ток, не более – 200 мА
• Скорость передачи данных, Бод – 110, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
• Диапазон температур – от минус 30 до +50°С
• Относительная влажность воздуха – до 93% при + 40°С
• Габаритные размеры – не более 17х53х8 мм
• Масса – не более 9,5 г

Преобразователь интерфейсов RS232/RS485 в Ethernet

• Параметры работы интерфейсов RS-485/RS-232 (half-duplex):
• автоматическое определение активного интерфейса: RS232 или RS485
• скорости передачи данных из ряда: 9600, 38400, 115200 бит/сек
• количество стартовых/стоповых бит – 1
• количество информационных бит – 8
• без контроля четности
• максимальная длина пакета 256 байт
• Параметры работы по Ethernet каналу:
• скорость передачи 10 Мбит/с
• используемые протоколы: UDP, ICMP (ping), ARP
• прием/передача широковещательных (групповых) пакетов
• максимальное количество аналогичных устройств, на которые осуществляется ретрансляция данных по Ethernet-каналу от одного C2000-Ethernet:20

Дистанционный мониторинг и управление группой распределённых аппаратных объектов

Технические характеристики

• Напряжение питания – 12В
• Потребляемый ток – не более 100 мА
• Рабочий диапазон температур – 0°С до +40°С
• Габаритные размеры – 150х103х35 мм

Радио-преобразователь интерфейсов

• Параметры работы интерфейсов RS-485/RS-232:

– скорости передачи из ряда: 9600, 38400, 115200 бит/с

– максимальная длина пакета 256 байт

• Параметры работы радиоканала:

– частотный диапазон – 2.4 ГГц

– выходная мощность передатчика ~ 10 мВт

– количество частотных каналов – 16

• Максимальное количество РПИ, подключенных к одному отдельно взятому РПИ: 126.
• Максимальное количество РПИ, объединенных в единую систему, независимо от топологии: 127

Устройство оконечное системы передачи SMS сообщений GSM

• Контроль 4 шлейфов сигнализации с включенными в них охранными, пожарными и охранно-пожарными извещателями
• Передача извещений:

– на мобильные телефоны пользователей в виде SMS-сообщений (19 видов извещений) или избранного сообщения по факту дозвона (до 5 номеров)

– на пульт охраны в протоколе ID-Contact в голосовом канале или в виде SMS-сообщений при организации централизованной охраны (19 видов извещений)

• Автоматизация взятия под охрану и снятия с охраны одного, группы или всех ШС с помощью брелоков Touch Memory или Proximity карт
• Удаленное управление работой УО: взятие под охрану, снятие с охраны, запрос состояния, управление реле с помощью передачи SMS сообщений
• Периодическая передача тестового сообщения на два телефона или ПЦО в виде SMS-сообщений или по факту дозвона
• Одно реле для подключения сирены и два настраиваемых реле для работы в одном из следующих режимов: “лампа”, “квитанция”, “управление замком”, “внешнее управление”, “выключить при снятии”

Технические характеристики

• Количество контролируемых шлейфов сигнализации – 4
• Емкость памяти ключей Touch Memory – 16
• Количество исполнительных выходов – 3
• Максимальный коммутируемый ток – не более 0,6 А
• Максимальное коммутируемое напряжение – не более 100 В
• Питание – 12 В
• Потребляемый ток в дежурном режиме – не более 50 мА
• Количество телефонов, по которым передает сообщения УО – 5
• Размер буфера сообщений – 16
• Время интегрирования:

– охранного ШС – 300 мс

– пожарного ШС – 300 мс

• Рабочая температура – от минус 20 до +45 °С
• Масса – 0,3 кг
• Габаритные размеры – 150х103х35 мм

Устройство оконечное системы передачи извещений

• Контроль 4 шлейфов сигнализации с включенными в них охранными, пожарными и охранно-пожарными извещателями
• Трансляция извещений по каналам сотовой связи GSM и ГТС от приборов системы “Орион”, подключенных к УО по линии интерфейса RS-485 и собственных ШС:
• на пульт централизованной охраны извещений в протоколе Contact ID, синтезированных речевых или SMS сообщений (28 видов извещений)
• на телефоны пользователей в виде SMS сообщений, речевых сообщений или избранного сообщения по факту дозвона
• Автоматический переход на резервный канал передачи извещений при отказе или невозможности передачи по основному. Обеспечивается установкой второй SIM-карты
• 3 режима работы: ведущий (УО самостоятельно опрашивает приборы ИСО Орион); ведомый (УО транслирует извещения, получаемые от пульта С2000, С2000М или АРМ “Орион-ПРО”); автономный (контроль только 4-х собственных ШС)
• Удаленное взятие под охрану и снятие с охраны контролируемых разделов приборов ИСО “Орион” (при работе в ведомом режиме под управлением пульта С2000М), а также собственных ШС с помощью SMS-команд

Технические характеристики

• Количество контролируемых шлейфов сигнализации – 4
• Емкость памяти ключей Touch Memory – 16
• Количество исполнительных выходов – 3
• Максимальный коммутируемый ток – не более 0,6 А
• Максимальное коммутируемое напряжение – не более 100 В
• Питание – 12 В
• Потребляемый ток в дежурном режиме – не более 200 мА
• Количество телефонов, по которым передает сообщения УО – 5
• Размер буфера сообщений – 16
• Время интегрирования:

– охранного ШС – 300 мс

– пожарного ШС – 300 мс

• Рабочая температура – от минус 30 до +45 °С
• Масса – 0,3 кг
• Габаритные размеры – 156х107х36 мм

Технические характеристики

• Напряжение питания – от 10,2 до 28 В
• Потребляемый прибором ток, в дежурном режиме:

– при питании 24 В – не более 70 мА

– при питании 12 В – не более 140 мА

• Рабочий диапазон температур – от -30°C до +50°C
• Габаритные размеры – 150х103х35 мм

Технические характеристики

• основное питание прибора осуществляется от сети переменного тока с напряжением – 220В/50 Гц
• напряжение встроенного источника резервного электропитания 12В
• время работы прибора от встроенного источника резервного электропитания в дежурном режиме составляет не менее – 24 часов
• время работы прибора от встроенного источника резервного электропитания в режиме оповещения составляет не менее – 2,5 часов
• общая продолжительность одного или нескольких различных речевых сообщений, не менее – 38 секунд
• количество речевых сообщений – до 5
• диапазон воспроизводимых частот речевого оповещения (по электрическому тракту) – от 100 Гц до 9000 Гц с неравномерностью не более 3 Дб;
• количество каналов оповещения – 2 параллельных
• номинальная выходная мощность усилителя одного канала – 10 Вт
• номинальное сопротивление подключаемых АМ, не менее – 4 Ом
• сопротивление линий, соединяющих прибор с АМ не более – 3 Ом
• количество шлейфов сигнализации – 4 шт.
• время задержки начала оповещения – 0 … 2 ч с шагом 1 сек.
• настройка времени оповещения – от 1 сек до 2часов или без ограничения по времени
• габаритные размеры, не более – 310x254x95 мм
• масса прибора (с аккумуляторной батареей), не более – 8 кг.

Шестая группа – сетевые контроллеры и интерфейсные преобразователи. К этой группе приборов относятся С2000, С2000-КС и персональный компьютер, с установленным на нем программным обеспечением АРМ «Орион» и преобразователем интерфейса ПИ, ПИ-ГР или С2000-ПИ. Основным назначением С2000-ПИ является построение верхнего уровня интерфейса управления сложной распределенной системой, использующей древовидную топологию интерфейса, а также удлинение интерфейса RS-485 и локализацию короткого замыкания линии интерфейса RS-485, при реализации кольцевой или древовидной структуры линий интерфейса. В сложной распределенной системе может использоваться компьютерная сеть, которая также позволяет использовать произвольную топологию

Пульт контроля и управления охранно-пожарный

Основные функции:

• Контроль до 127 приборов, подключенных к пульту по интерфейсу RS-485
• Отображение на ЖКИ, хранение в энергонезависимом буфере всех происходящих в системе событий и печать их принтере с последовательным интерфейсом RS-232
• Сигнализация тревог на встроенном звуковом сигнализаторе
• Управление взятием/снятием и контроль состояния шлейфов сигнализации с пульта
• Программирование конфигурационных параметров приборов, печать конфигурации на принтере, настройка адресов приборов и адресных устройств
• Ограничение доступа к функциям управления и программирования с помощью паролей

Технические характеристики

• Количество подключаемых к интерфейсу RS-485 устройств – до 127
• Количество разделов – до 255
• Количество шлейфов сигнализации, которые могут быть объединены в разделы – до 512
• Количество пользовательских паролей – до 511
• Количество управляемых в автоматическом режиме релейных выходов – до 255
• Объем буфера событий – 1023 сообщений
• Длина линии интерфейса RS-485 – до 4000 м
• Длина линии интерфейса RS-232 для связи с принтером – до 20 м
• Напряжение питания – от 10,2 до 28,4 В
• Типовой ток потребления в дежурном режиме составляет:

– при напряжении питания 12 В – 50 мА

– при напряжении питания 24 В – 25 мА

• Клавиатура – 16 клавиш с подсветкой
• Индикатор – ЖК с подсветкой, 16 символов
• Рабочий диапазон температур – от +1 до +40 °С
• Габаритные размеры – 146 х 105 х 35 мм

Пульт контроля и управления охранно-пожарный

Является развитием пульта «С2000» с улучшенными потребительскими качествами:

• Двустрочный дисплей
• Поддержка 2048 зон и 512 разделов
• Поддержка групп разделов
• Возможность задания текстового описания для групп разделов и шлейфов
• Текстовое название может иметь длину до 16 символов
• Возможность задавать собственные форматы отображения сообщений

Технические характеристики

• Количество подключаемых к выходу RS-485 приборов – до 127
• Количество разделов – до 511. Количество групп разделов – до 128
• Количество шлейфов сигнализации, которые можно объединить в разделы – до 2048
• Количество выходов, которыми пульт может управлять, – до 256
• Количество пользователей – до 2047
• Количество “входных зон” – до 32
• Объем кольцевого буфера событий – до 1023 сообщений
• Питание – от резервированного источника постоянного тока (например, “РИП-12” или “РИП-24”).
• Диапазон напряжений питания – от 10,2 до 28,4 В. Типовой потребляемый ток – 70 мА при напряжении
• питания 12 В или 35 мА при напряжении питания 24 В
• Рабочий диапазон температур – от 0 до +40 град.C.
• Масса – не более 0,3 кг
• Габаритные размеры – 140×114×25 мм.

Является развитием пульта «С2000М» с улучшенными потребительскими качествами:

• Новый корпус с большим жидкокристаллическим индикатором, имеющим большую информативность
  (2 строки по 16 символов). Функциональные светодиодные индикаторы “ТРЕВОГА”, “ПОЖАР”, “НЕИСПРАВНОСТЬ”, “АВАРИЯ”, отображающие состояние объекта;
• Соответствие европейским стандартам EN54-2;
• Увеличенный буфер событий – 64 тысячи событий;
• Два ввода питания;
• Два изолированных выхода RS-485;

Пульт контроля и управления светодиодный

• контроль приборов, подключенных к пульту по интерфейсу RS-485
• управление взятием/снятием и контроль состояний зон
• звуковая сигнализация тревожных состояний зон
• разграничение полномочий пользователей на основе системы паролей
• автоматическое управление релейными выходами блоков “С2000-СП1” в соответствии
• с состоянием группы шлейфов
• индикация состояния доступных пользователю зон
• возможность конфигурирования с компьютера или с клавиатуры “С2000-КС”
• энергонезависимый буфер на 255 событий
• количество индикаторов состояний зон (шлейфов) – 20
• количество управляемых зон (шлейфов) – 80

АРМ “Орион” выпуск 7.6.2

СОДЕРЖАНИЕ ИЗМЕНЕНИЙ В АРМ “ОРИОН” 1.0 КД выпуска 7.6.2 АБД:

• Добавлена возможность устанавливать одному из видеоокон параметра «тревожное»
• Добавлен шаг сценария «Переместить камеру в тревожное окно»
• Добавлены шаги сценария для записи изображения с камеры по тревоге внешнего датчика

Оперативная задача:

• Введена поддержка прибора «Сигнал-10», Рупор», «Рупор исп. 01»
• Скорректирована работа с резервным ключом
• Реализовано отображение ХО при локальном управлении ШС в протоколе “Орион Про” для приборов
• “С2000-4” (версий 2.00 и выше) и “С2000-2” (версий 1.05 и выше)
• Скорректирована работа тактик релейных выходов с привязанным ‘пустым’ разделом
• Скорректирована работа централизованного Antipassback’а
• Реализована работа централизованного зонального Antipassback’а

Дополнительно:

• Добавлены события для разных типов записи с камер
• Поддержка видеосистемы “Трассир” компании DSSL

Видео система «Орион Видео»

Преимущества использования сетевых камер:

• Более высокое разрешение и улучшенное качество картинки
• Облегчение и удешевление монтажа за счет использования общей сетевой инфраструктуры
• Повышенная гибкость при создании распределённых систем за счет использования стандартного оборудования для локальных сетей
• Поддержка беспроводных камер и возможность передачи видео по радиоканалу с помощью WIFI маршрутизаторов и Ethernet радиомодемов
• Защищенность видеоканала от помех, наводок за счет цифровой передачи сигнала

Технические характеристики системы:

• Поддержка более 100 популярных моделей сетевых камер
• До 64 камер на один компьютер
• Поддержка IP видеосерверов
• Многозонный детектор движения с индивидуальными настройками каждой зоны
• Поддержка предустановок поворотных камер
• Отображение изображений видеокамер на нескольких мониторах

Прямая интеграция с подсистемами охранно-пожарной сигнализации и контроля доступа ИСО «Орион» (АРМ «Орион» и «Орион ПРО.

• Возможность организации взаимодействия между несколькими рабочими местами АРМ «Орион» или АРМ «Орион Видео» с помощью механизма удаленного вызова сценариев управления
• Звук (воспроизведение и запись)
• Управление архивом
• Методы сжатия: Собственный кодек Motion JPEG, Стандартные кодеки Windows
• Формат видеозаписей – AVI

Система «Орион Авто»

Программное обеспечение для организации паркингов и стоянок, управления пропуском автомобилей и учета движения автотранспорта.

Функциональные возможности

• Поддержка до 4 каналов распознавания автомобильных номеров на один компьютер
• Поддержка сетевых IP камер (в том числе мегапиксельных) для распознавания автомобильных номеров
• Управление воротами и шлагбаумами, поддержка датчиков присутствия и проезда автомобиля
• Интеллектуальный алгоритм дораспознавания номеров, основанный на анализе базы данных и позволяющий
• снизить ошибки распознавания
• Низкая нагрузка на процессор
• Интегрированный алгоритмический модуль распознавания MegaLib (ООО «Мегапиксел»)
• Прямая интеграция со СКУД АРМ «Орион» с поддержкой функции Antipassback

Технические характеристики

• Вероятность распознавания номеров в режиме парковки 95-99%
• Допустимый крен номерного знака ±10 градусов
• Угол наклона камеры к дорожному полотну 20-30 градусов

Система «Орион Mobile»

Решение для организации удаленного видеомониторинга объектов, оборудованных ПО “Орион Видео”, с помощью мобильных телефонов, поддерживающий технологию JAVA (J2ME), и смартфонов, работающий под управлением Windows Mobile.

Функциональные возможности

• Отображение видео с камер на мобильном телефоне
• Выбор камеры из списка
• Просмотр видеоархива за выбранное число, а также за текущий час, сегодняшний и прошедший дни
• Оперативное включение режима “Запись” с мобильного телефона
• Возможность постановки на охрану выбранной камеры (включение детектора движения)
• Возможность получения состояний и управления разделами охранно-пожарной сигнализации
• Удаленный запуск сценариев управления АРМ “Орион”
• Просмотр событий, произошедших в системе и занесенных в БД АРМ “Орион”
• Поддержка профилей для мониторинга нескольких удаленных объектов с одного мобильного телефона
• Возможности настройки качества изображения в зависимости от скорости соединения

Сетевая версия АРМ “Орион Про” позволяет управлять интегрированными системами безопасности средних и крупных объектов. Клиент-серверный подход, заложенный в архитектуре системы, позволяет легко масштабировать ее в соответствии с требованиями заказчика. При этом сохраняется гибкость и прозрачность построения и управления системой.

Контроллер технологический

• Управление системой приточно-вытяжной вентиляции
• Управление системой кондиционирования
• Управление пароувлажнителем
• Управление системой отопления и горячего водоснабжения
• Область применения

– Вентиляция

– Кондиционирование

– ЦТП

Технические характеристики

• Дискретные входы (шт.) – 6 “сухой контакт”
• Дискретные выходы (шт.) – 6 (гальванически развязаны)
• Аналоговые входы (шт.) – 6
• Типы подключаемых датчиков:

– Резистивные

– Сигнал напряжения

– Сигнал тока

– Полупроводниковые

– Сухой контакт

• Аналоговые выходы (шт.) – 2
• Последовательный интерфейс (шт.) – 2 (RS-485 Slave, RS-485 Master)

Предназначен для контроля и регулирования температуры воздуха в помещениях, оборудованных системой приточно-вытяжной вентиляцией с водяным калорифером и тепловым пунктом (отопление и/или ГВС).

• Универсальные аналоговые входы, с защитой от перегрузок
• Конфигурирование аналоговых входов по типу датчика и виду параметра
• Определение обрыва и короткого замыкания датчика
• Гальванически изолированные силовые дискретные выходы
• Аналоговые выходы с защитой от перегрузок
• Цифровая фильтрация импульсных и сетевых помех
• Энергонезависимая память для программируемой конфигурации
• Три PID-регулятора
• Встроенный энергонезависимый таймер реального времени
• Журнал сообщений на 800 записей
• Два интерфейса RS-485
• Передача служебных и тревожных сообщений в систему “Алгоритм”
• Работа в составе систем “Орион”, “Алгоритм”
• Конфигурирование в SCADA системе “Алгоритм”

АРМ “Ресурс”

Система позволяет

• Вести учёт потребления ресурсов (холодной и горячей воды, электроэнергии, тепла, газа,
• сточных вод и т.д.)
• Закреплять счётчики за потребителями (ведение лицевых счетов)
• Выписывать квитанции на оплату (шаблоны квитанций формируются в MS Word)
• Контролировать текущее потребление (в реальном времени)
• Сводить баланс поступления и потребления ресурсов на объекте
• Контролировать линии связи со счётчиками
• Вести журнал всех изменений в системе
• Разграничивать уровни доступа операторов к системе

Состав системы:

• Счетчики с RS485 интерфейсом (СОЭ-5, СТ-561, Меркурий 230 ART, ведется работа по интеграции других моделей счётчиков)
• Счетчики с импульсными выходами (СЭТ4, Меркурий 230 АМ, ВСТд, ETKin, ETWin и т.д.)
• Устройства сбора и передачи данных (“C2000-КДЛ” и “С2000-АСР2”)
• Вспомогательные устройства (“С2000-ПИ”, “РИП-12”, “РИП-24”)
• Линии связи (RS-485, ДПЛС)
• Персональный компьютер

Апробация (внедрение) ИСО «Орион»

• более 20000 объектов с АРМ «Орион»
• более 180000 с пультом «С2000»
• более 400000 малых объектов

Примеры внедрения АРМ «Орион»

• ТЦ ГУМ, г. Москва
• Институт ядерной физики им. Курчатова
• Автомобильный завод КАМАЗ
• Объекты ускорителя У-70 и объекты города Протвино, ГНЦ РФ Институт физики высоких энергий
• Научная библиотека МГУ, г. Москва
• Музей-усадьба «Остафьево» М.О.
• Владимиро-Суздальский музей-заповедник, культурно-образовательный центр «Палаты» г. Владимир
• Центральный музей Пограничных войск г. Москва
• Государственная Академическая Капелла им.Глинки, г. С-Петербург
• Национальный театр, г. Петрозаводск
• “Колизей-3”, Культурно-деловой центр, г. Москва
• Гостиница “Интурист”, г. Ростов-на-Дону
• ГУП “Аэропорт Южно-Сахалинск”
• Здание магазина ГУМ г. Москва
• ГУ ЦБ РФ Костромской обл.
• ГУ Банка России
• Ростовский Государственный Университет
• Санаторий “Мыс Видный”, г. Сочи

  27.11.2013
  4

Орион

АРМ «Орион» производства НВП «Болид»

Хочу поделиться скромным опытом конфигурирования программ АРМ «Орион» и «Орион-Про». Не первый год с удовольствием занимаюсь этим благодарным делом и точно знаю, что хорошо выполненная работа не только приносит радость клиенту, но и тешит самолюбие инженера!

Первым делом хочу заметить, что клиентам нравится логическая стройность, развитая «управляемость» и максимальная информативность конфигурации. Возможно, кто-то сочтёт мои рекомендации банальностью, но практика показывает, что многим инженерам нижеизложенное никогда не приходило на ум. Итак…

Информативность и наглядность:

1. Ориентируйте здание на плане так, как «видит» это здание оператор со своего рабочего места. Иными словами, у оператора не должно складываться впечатление, что план помещения расположен на экране вверх ногами или боком. Отметьте на плане цветом рабочее место оператора.
2. На каждом плане укажите номер этажа и, если нужно, отсек помещения (флигель, левое/правое крыло, фасад/тыл).
3. Планы помещений должны быть снабжены номерами или наименованиями помещений. При этом речь идёт о реальных номерах кабинетов, а не выдранных из проекта, где нумерация помещений как правило условна.
4. Стены строения на планах должны быть закрашены серым или чёрным цветом. Особенно это актуально для планов строений давней постройки, где толщина стен порой соизмерима с шириной коридора.
5. Если выдёргиваете план из автокадовского проекта, удалите все лишние слои: площади, экспликационные номера, постороннее оборудование и пр. Можно оставить лишь трассы прокладки шлейфов, что очень понравится обслуживающей организации, но, кстати, совсем не нужно клиенту.
6. Не сохраняйте изображение плана в формате jpg. Всё равно «Орион» проглотит только формат bmp, а вот артефакты, оставшиеся от jpg, сильно подпортят картинку.
7. Готовьте планы каждого этажа на «холстах» одного размера, в одном масштабе (если это возможно) и строго в одном и том же месте холста, чтобы при переключении с плана на план в «Орионе» чертёж не «прыгал» из стороны в сторону.
8. Стремитесь готовить планы такого размера, чтоб оператору не приходилось пользоваться полосами прокрутки при осмотре плана. Для этого надо заранее узнать разрешение монитора на рабочем месте. Но и не мельчите. Крупный план лучше разбить на фрагменты, но так, чтоб ни один раздел не оказался «разрезанным» — каждый раздел можно привязать лишь к одному плану.
9. Если целый план этажа не поместился на холсте, разместите рядом миниатюрный общий план корпуса. На общем плане следует отметить цветом ту часть корпуса, что изображена на этом плане подробно. А лучше — продублируйте на общем плане области разделов.

Логика структуры:

1. Номера разделов охранной сигнализации по возможности надо привязать к номерам кабинетов (если речь идёт об офисном помещении).
2. Номера разделов пожарной сигнализации должны стоять особняком от охранных. Например, охранные разделы нумеруются 1÷55, а пожарные разделы: 100÷120. Желательно, чтобы номер раздела отражал номер корпуса и номер этажа, на котором он расположен. Например: «4203» — 4 корпус, 2 этаж, 3 кабинет.
3. Имена разделов рекомендуется начинать с номера этажа. Например: «3: каб.305-310» — 3-й этаж, кабинеты с 305 по 310. Или: «1: Эл.щитовая, подсобка» — 1-й этаж, электрощитовая, подсобка.
4. Привязывайте сценарии управления к разделам, а не к шлейфам.
5. Желательно, чтобы нумерация приборов тоже отражала их расположение и/или назначение. Например: пожарные приборы нумеруются с 1 по 20, а охранные — с 50 по 60. Обязательно присваивайте прибору имя, отражающее как его назначение, так и расположение.

Управляемость и информативность:

1. Создайте сценарии общего взятия и общего снятия разделов по нажатию той или иной кнопки на клавиатуре ПК. Не забывайте при добавлении раздела в систему добавлять взятие/снятие этого раздела в сценарий. Обязательно удаляйте из таких сценариев шаги управления несуществующими (удалёнными из системы) разделами. В противном случае выполнение сценария прервётся на этом шаге.
2. Создайте сценарии ручной разблокировки СКУД и сценарии приведения СКУД в исходное состояние.
3. Используйте шаг сценария «Выдача инструкций оператору» с текстовым отчётом о выполненном того или иного действия: «Двери разблокированы», «Речевое оповещение запущено» и т.д.
4. В сценариях привязанных к тревожным событиям используйте шаг сценария «Выдача инструкций оператору» с текстовым сообщением о роде тревоги и требуемых действиях. Укажите также связанные с тревогой события (Например: «Через 60 секунд — запуск АСПТ»). Сопровождайте выдачу инструкций оператору шагом «Выдача пользовательского сообщения», чтоб звуком привлечь оператора к рабочему месту.

Орион vs Орион-Про
При установке системы на относительно «простой» объект рекомендую ограничиться обычным «Орионом» — с ним меньше хлопот, он проще как в эксплуатации, так и при конфигурировании. В свою очередь «Орион-Про» необходим в случаях, когда требуется подключить несколько пультов к АРМ или объединить несколько рабочих мест. К плюсам «Ориона-Про» можно также отнести встроенный речевой оповещатель, сообщающий через колонки ПК о событиях в системе.

Контактная информация
Я работаю в Санкт-Петербурге и Ленобласти. В случае возникновения вопросов или деловых предложений обращайтесь ко мне по адресу: rones@ya.ru или пишите комментарии к этой статье. Буду рад сконфигурировать «Орион» для вас или дать консультацию по этому вопросу.
